铝铝焊接（如铝合金部件的对接、搭接）一直是制造业的棘手问题：铝的熔点仅 660℃，而常用铝基焊料（如铝硅钎料）的熔点为 580-610℃，两者温差仅 50-80℃。传统焊接（气焊、电弧焊）因加热面积大、升温慢，极易导致焊料未完全熔化时母材已过热（超过 660℃），出现焊穿、变形、接头强度不足等问题。海拓高频焊机凭借 “局部聚焦、快速控温” 的高频感应加热特性，从根本上避免了这一难题，实现铝铝焊接的 “精准熔融”。
铝的物理特性让焊接陷入 “温度困境”：
熔点接近：铝母材（660℃）与焊料（580-610℃）温差极小，传统加热（如气焊火焰扩散加热）难以精准控制 —— 温度低则焊料不熔，温度稍高则母材熔化；
氧化严重：铝表面易形成致密氧化膜（Al₂O₃，熔点达 2050℃），传统焊接若清理不彻底，焊料无法浸润母材，易出现虚焊；
热变形大：铝的线膨胀系数高（23.1×10⁻⁶/℃），传统缓慢加热导致热影响区大（≥10mm），焊接后工件变形量可达 0.5-1mm/m。
高频感应加热通过 “电磁感应局部生热”，从原理上区别于传统加热，针对性解决铝铝焊接痛点：
高频聚焦加热：采用 50-100kHz 高频电流，通过定制扁平感应线圈（贴合焊接面形状），将能量集中于焊缝区域（面积仅 5-10mm²），实现 “点对点” 加热；
温差严格把控：红外测温实时反馈（精度 ±3℃），加热温度精准控制在 600-620℃—— 既确保焊料（熔点 580-610℃）完全熔融，又严格将母材温度限制在 650℃以下（低于铝的熔点 660℃），避免母材熔化；
案例验证：焊接 1mm 厚的 6061 铝合金板时，高频加热 3 秒后焊料均匀铺展，而母材表面温度仅 640℃，无任何熔穿或变形。
秒级加热：铝铝焊接的加热时间压缩至 2-5 秒（传统气焊需 30-60 秒），短时间内焊料已熔融并完成浸润，避免母材因长时间受热导致的氧化与变形；
氧化膜自动破除：高频加热产生的局部高温（600-620℃）配合助焊剂（如氟化物基助焊剂），可快速破除铝表面氧化膜（Al₂O₃），焊料浸润面积达 95% 以上（传统焊接仅 70-80%）；
热影响区极小：高频加热的热影响区（HAZ）≤2mm（传统焊接≥10mm），铝合金焊接后变形量≤0.1mm/m，无需二次校直。

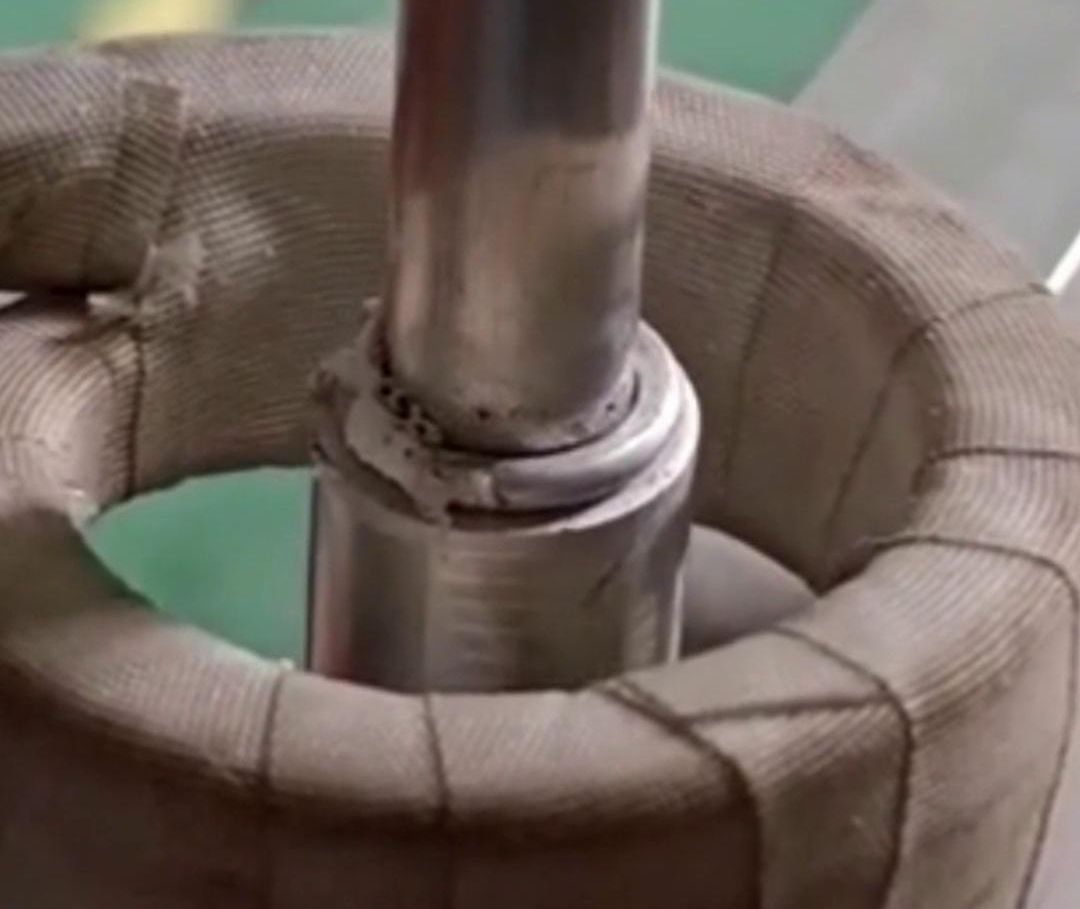

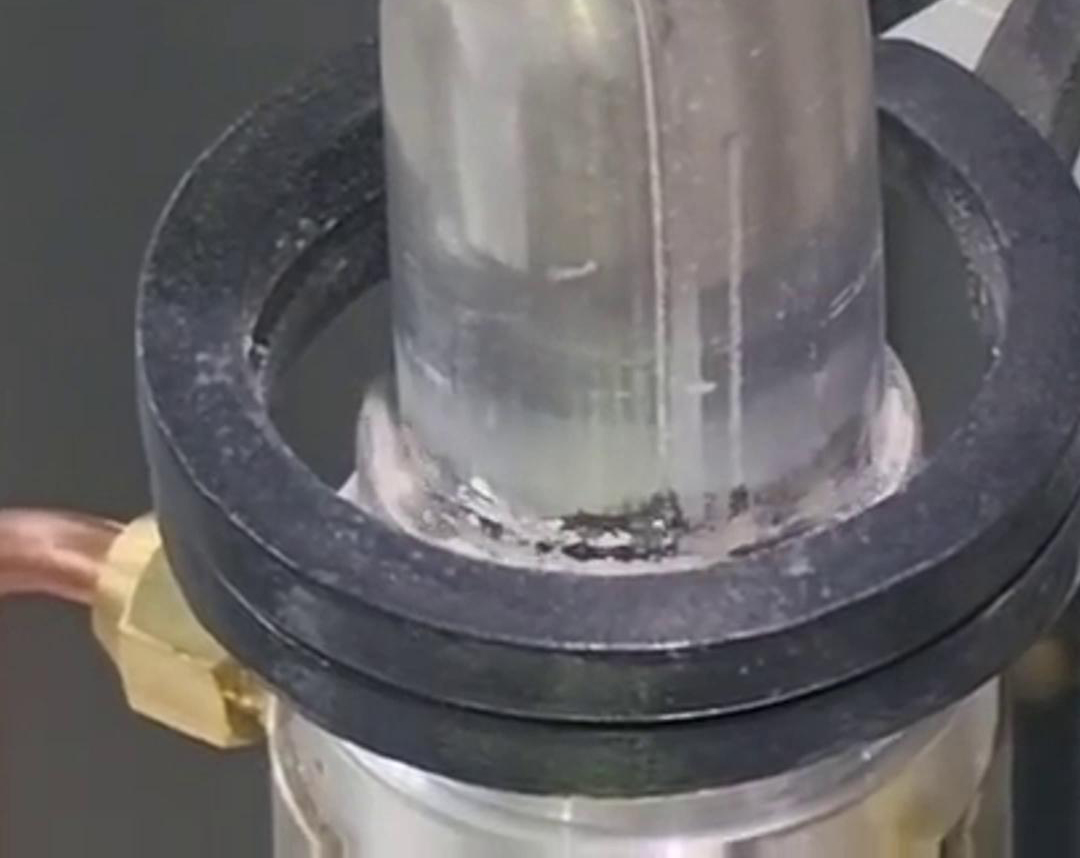

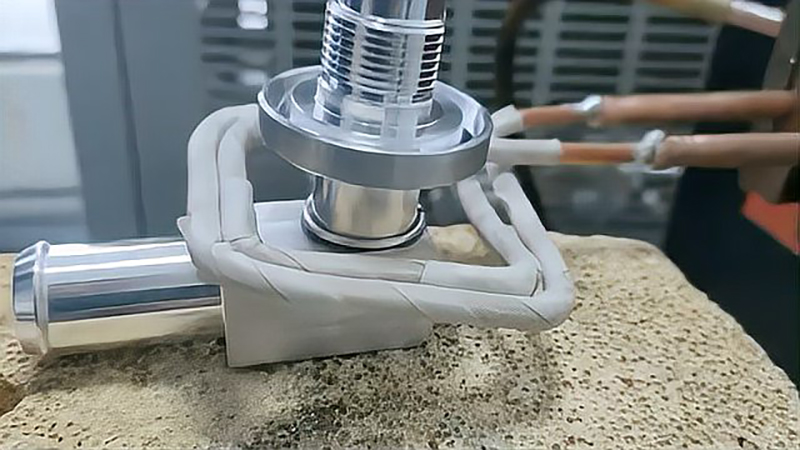

多接头类型兼容：无论是对接（如铝管连接）、搭接（如铝板拼接）还是角接（如铝型材框架），均可通过更换线圈（如环形线圈适配管材、平板线圈适配板材）实现精准加热；
自动化适配：可与机械臂、定位工装联动，实现批量铝件的自动化焊接（如新能源汽车电池包铝壳体焊接），单小时产能达 300-500 个焊点，合格率≥99%；
对操作人员友好：无需专业焊工，通过预设参数（如针对 6061 铝设定 “610℃/3 秒” 程序），新手 1 小时即可上手，避免传统焊接对 “手感” 的依赖。
新能源汽车铝部件：电池包铝壳体与铝支架的搭接焊接，高频加热后焊缝强度达 180MPa（6061 母材强度 205MPa），满足振动测试（10-2000Hz）无开裂；
铝合金散热器：铝散热片与主管的焊接，高频加热避免散热片因过热变形，散热效率保持率≥98%（传统焊接因变形下降 15-20%）；
铝制管道：φ20mm 铝管对接，焊后耐压测试（1.6MPa）无泄漏，内壁光滑无焊瘤，不影响流体流通。
海拓高频焊机解决铝铝焊接难题的核心，在于将 “温度控制精度” 提升到传统方式无法企及的水平 —— 通过高频感应的 “局部、快速、精准” 加热，让焊料在母材 “未熔化” 的临界状态下完成浸润与连接，既保证了焊接强度，又避免了变形、焊穿等问题。对铝加工企业而言，这不仅是焊接质量的提升，更是生产效率与成本控制的双重突破。
粤公网安备 44190002003728号
