在紫铜焊接场景中（如制冷管路对接、电力铜排连接、换热器铜管焊接），传统焊接方式（如氧乙炔焊、电弧焊）常因 “整体加热、热量分散” 导致紫铜氧化严重、变形量大，而高频感应钎焊凭借 “非接触式局部加热” 的核心特性，让紫铜通过电磁感应自身发热，热量精准集中在焊缝区域，从根源上避免整体过热，成为兼顾焊接质量与效率的理想选择。
紫铜（纯铜）具有高导热性（导热系数约 401W/(m・K)，是铁的 5 倍以上）、低熔点（约 1083℃）的特性 —— 传统焊接若采用外部加热（如火焰直接烘烤），热量会快速传导至紫铜整体，导致未焊接区域温度升高、软化变形，且高温下紫铜易与空气中的氧气反应生成氧化皮（CuO、Cu₂O），影响焊缝结合强度。
高频感应钎焊则完全改变加热逻辑：

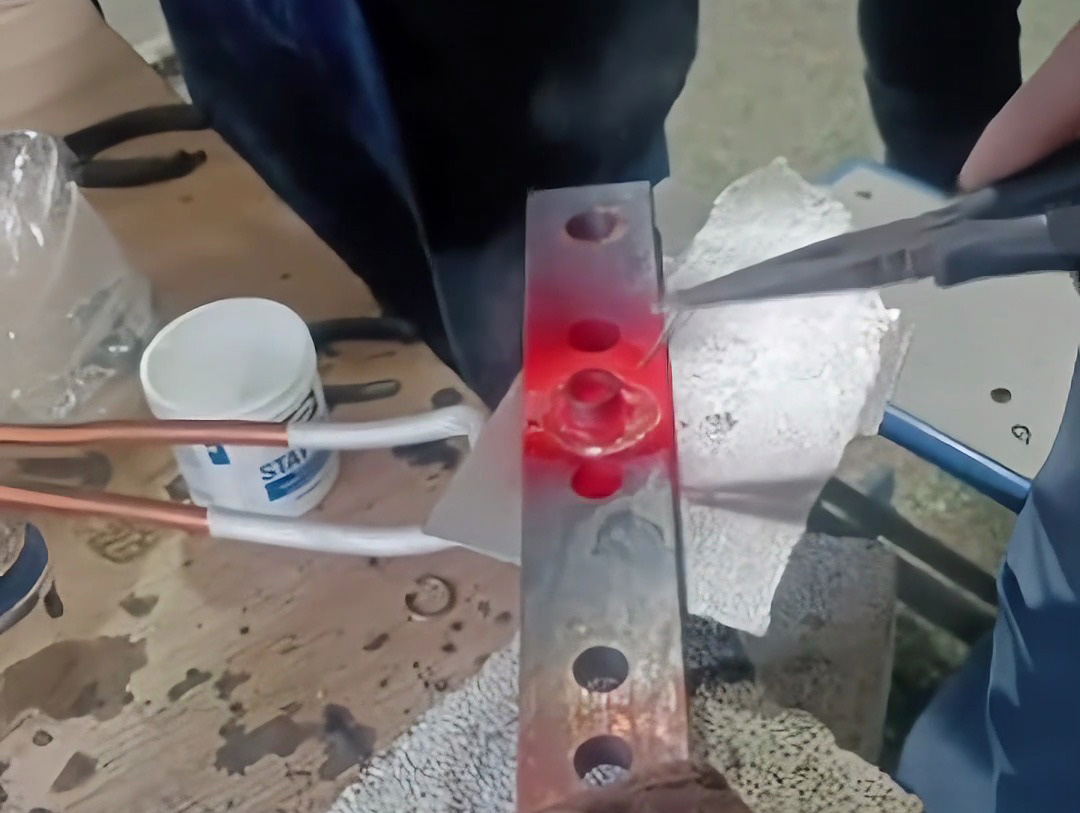

非接触感应生热：无需火焰、电极直接接触紫铜，只需将高频感应线圈贴近焊缝区域（如紫铜管路对接处），线圈通以高频电流（通常 20-100kHz）后产生交变磁场；
紫铜自身发热：紫铜作为导电金属，在交变磁场中会因 “涡流效应” 产生焦耳热，热量直接在紫铜内部生成，而非从外部传导；
热量精准聚焦：通过设计与焊缝形状匹配的仿形线圈（如铜管对接用环形线圈、铜排搭接用矩形线圈），可让磁场能量集中作用于焊缝区域，使该部位快速升温至钎料熔化温度（通常 600-800℃，低于紫铜熔点，避免紫铜自身熔化），而焊缝外的紫铜区域温度仅轻微上升（通常低于 200℃），彻底杜绝整体过热。
相较于传统焊接方式，高频感应钎焊针对紫铜焊接的痛点实现精准突破，优势集中体现在三方面：
避免整体过热，减少变形与氧化
紫铜的高导热性让传统焊接的 “外部加热” 难以控制热量范围，例如焊接直径 16mm 的紫铜管路时，火焰加热会使管路 10cm 范围内温度超 300℃，导致管路软化弯曲；而高频感应钎焊仅让焊缝周边 5-10mm 区域升温，管路整体刚度不受影响，变形量可控制在 0.1mm 以内。同时，局部快速加热（焊缝区域从常温升至钎料熔点仅需 3-5 秒）大幅缩短紫铜与空气的高温接触时间，氧化皮生成量减少 90% 以上，焊缝表面光洁度高，无需后续打磨即可满足密封、导电需求。
焊缝强度高，适配紫铜应用场景
高频感应钎焊的热量集中性，能让钎料（如铜磷钎料、银铜钎料）充分熔化并均匀浸润紫铜焊缝界面，形成致密的钎焊接头 —— 钎料与紫铜的结合面无气泡、夹渣，接头抗拉强度可达 200MPa 以上，远超传统火焰钎焊（约 150MPa）。这对紫铜的关键应用场景至关重要：例如制冷系统的紫铜管路焊接，高强度焊缝可避免制冷剂泄漏；电力铜排焊接则能保障大电流传输时的导电稳定性，减少接头发热。
操作灵活高效，适配多样焊接需求
高频感应钎焊设备可搭配不同规格的柔性感应线圈，适配紫铜的多种焊接形式：如紫铜直管对接、铜排搭接、铜管与铜配件（如三通、弯头）的异形焊接，无需频繁更换设备；且非接触加热模式让焊接不受空间限制，即使是狭小区域（如空调室内机的密集管路）也能轻松操作。同时，加热过程可通过温控系统精准调控（温度误差 ±5℃），避免传统焊接依赖工人经验导致的质量波动，批量焊接时合格率超 99%，效率较火焰钎焊提升 2-3 倍。
高频感应钎焊的特性，使其在紫铜焊接的核心场景中广泛应用：
制冷空调领域：空调室内外机的紫铜连接管、冰箱冷凝器的铜管对接，需避免管路变形影响制冷剂流动，高频感应钎焊的低变形优势可保障管路通畅；
电力电气领域：高低压配电柜的紫铜排搭接、变压器的铜线圈引线焊接，需确保接头低电阻、高强度，高频钎焊的致密焊缝能减少电能损耗；
换热器领域：板式换热器、壳管式换热器的紫铜换热管与管板焊接，需兼顾密封性与换热效率，高频感应钎焊的局部加热可避免管板变形，保障换热性能；
卫浴五金领域：紫铜水龙头的阀体与管路焊接，需保证外观光洁度与耐腐蚀性能，高频钎焊的低氧化特性可减少后期电镀前的处理工序，提升生产效率。
综上，高频感应钎焊通过 “非接触式局部加热 + 紫铜自身生热” 的原理，完美解决了传统紫铜焊接的 “整体过热、氧化严重、强度不足” 痛点，既保障了紫铜的材质性能，又提升了焊接效率与质量，成为紫铜焊接场景中兼具实用性与可靠性的理想方案。
粤公网安备 44190002003728号
