颠覆传统焊接！高频技术让异型铜件 / 铜管焊接更高效精准

颠覆传统焊接！高频技术让异型铜件 / 铜管焊接更高效精准

在铜件加工领域，不规则异型结构（如弯头、三通、多通接头）的焊接一直是行业难题。传统火焰焊依赖人工操作，存在加热不均、变形量大、效率低下等问题。而高频焊接以非接触加热、磁场精准聚焦、自动化适配的特性，突破异型件焊接瓶颈，实现效率、质量与成本的全面优化。以下从技术原理、实战优势及应用场景展开解析：

一、异型铜件高频焊接的核心突破

1. 电磁感应加热的 “随形适配” 能力

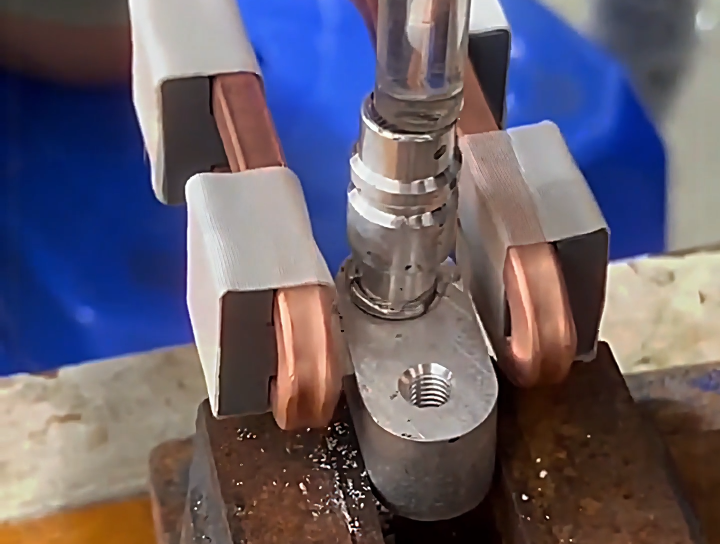

• 磁场聚焦技术：
  通过仿形感应线圈（如根据铜件曲率定制的螺旋形、弧形线圈），将高频磁场精准投射到焊接区域，加热区域偏差≤±0.2mm。例如：

• 焊接 90° 铜弯头时，采用 “L 型线圈”，内侧磁场强度比外侧高 20%，补偿曲率导致的热流失差异。

• 多段式加热策略：
  针对复杂结构（如 T 型接头），采用 “分区加热” 模式：先加热主管路（功率 80%），再同步加热支管（功率 60%），确保结合处温度一致（偏差≤±5℃）。

2. 非接触焊接的变形控制优势

• 热输入精准可控：
  加热时间短（通常 2-8 秒），铜件基体温度＜150℃，热影响区宽度≤1mm，较火焰焊（热影响区 5-10mm）减少 80% 变形量，尤其适合薄壁件（壁厚≤0.8mm）。

• 无接触应力释放：
  感应线圈与工件非接触，避免传统焊枪施压导致的结构位移，焊接后异型件尺寸精度可达 ±0.05mm，满足航空航天级装配要求。

3. 效率与成本的双重革新

二、异型铜件 / 铜管焊接实战工艺

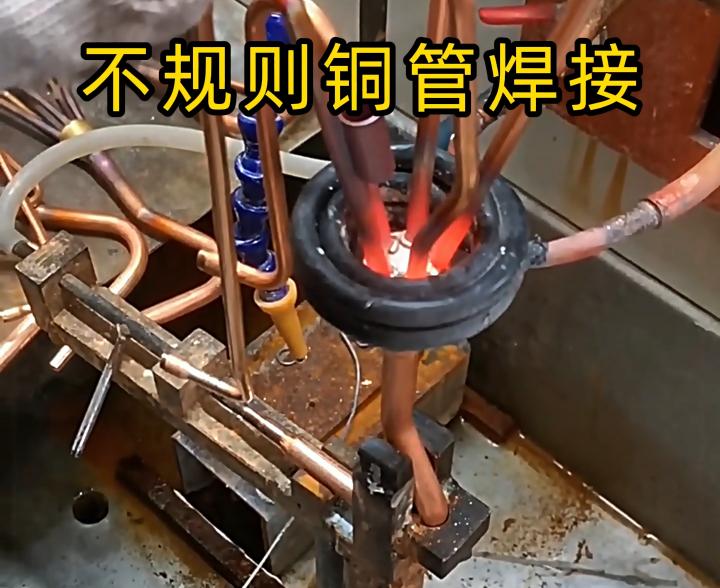

1. 空调四通阀（紫铜 T2）焊接

• 结构难点：
  由主管（φ16mm）与三支支管（φ8mm）组成，夹角 60°，传统火焰焊需多次调整角度，漏焊率高达 10%。

• 高频解决方案：

• 线圈设计：定制 “四通型” 分体式线圈，4 个分支线圈同步加热，磁场均匀性≥95%；

• 工艺参数：频率 200kHz，功率 10kW，加热时间 5 秒，搭配银基钎料（HL304）；

• 效果：

• 焊缝一次成型，氦质谱检漏漏率＜5×10⁻⁹ Pa・m³/s；

• 单人单日产能从 50 件提升至 300 件，效率提升 6 倍。

2. 汽车油冷器异形铜管（H62 黄铜）焊接

• 工艺挑战：
  铜管呈蛇形弯曲（曲率半径 R=10mm），壁厚 1.2mm，需避免加热时相邻弯道过热。

• 技术突破：

• 脉冲加热模式：高功率 2 秒（12kW）+ 低功率 1 秒（6kW）循环，累计加热 6 秒，防止局部过热；

• 氮气保护：焊接时通入氮气（流量 3L/min），焊缝氧化层厚度＜1μm，无需酸洗。

• 检测数据：

• 抗拉强度 220MPa（达到母材 90%），弯曲测试（180°）无裂纹；

• 表面粗糙度 Ra≤3.2μm，可直接用于外观件装配。

3. 卫浴异形铜管件（复杂内腔结构）焊接

• 创新工艺：

• 内腔感应加热：插入式微型线圈（直径 φ5mm）深入管件内腔，配合外部线圈形成 “内外双磁场”，确保全周向均匀加热；

• 自动化转盘：工件随转盘旋转（转速 15rpm），线圈同步摆动（角度 ±30°），覆盖所有焊接盲区。

• 应用价值：

• 解决传统工艺无法焊接的内腔死角问题，良品率从 60% 提升至 99%；

• 适配多品种小批量生产（换型时间＜10 分钟），满足卫浴行业个性化需求。

三、高频焊接设备选型与关键附件

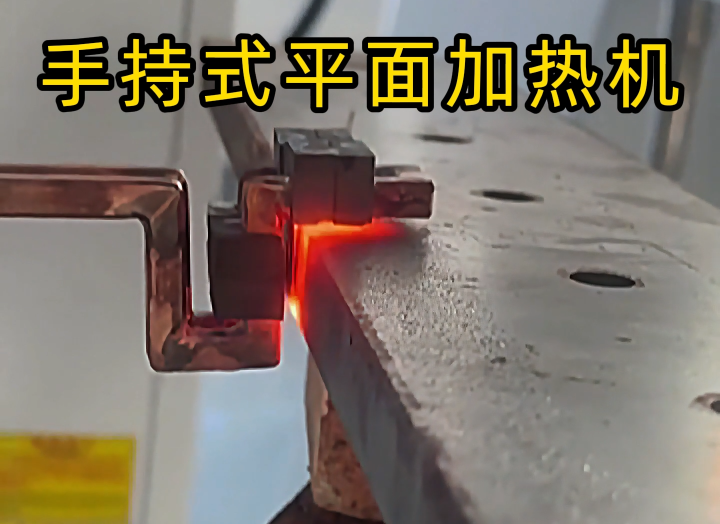

1. 异型件焊接专用机型

2. 关键附件配置

• 仿形线圈定制服务：
  采用 3D 扫描 + 仿真设计（如 ANSYS Maxwell 磁场模拟），确保线圈与工件间隙均匀（误差≤0.1mm），磁场利用率提升至 85%。

• 视觉引导系统：
  加装工业相机（精度 ±0.02mm），实时识别异型件焊接位置，自动调整线圈姿态，适配公差 ±0.5mm 的毛坯件焊接。

四、对比传统工艺的综合效益

1. 质量成本下降

• 返修率：从火焰焊的 15% 降至 2% 以下，年节约返修成本超 20 万元（按年产 10 万件计算）；

• 一致性：焊缝宽度偏差≤±0.1mm，硬度波动≤±1HV，满足 ISO 9001 质量追溯要求。

2. 产能与柔性提升

• 自动化集成：可与机械手臂、传送带联动，构建 “上料 - 焊接 - 检测” 无人产线，夜班产能提升 100%；

• 小批量经济性：单件生产成本较传统工艺降低 30%，适合样品开发与快速迭代（如新品打样周期从 7 天缩短至 1 天）。

3. 环保与安全升级

• 无明火作业：通过 ATEX 防爆认证，可在易燃易爆环境（如喷涂车间）安全运行；

• 低辐射设计：电磁辐射值＜10μT，符合欧盟 CE 标准，员工健康风险降低 90%。

五、常见问题与解决方案

1. 如何解决复杂曲面的加热盲区？

• 策略：

• 采用 “多线圈阵列”（如主线圈 + 辅助补偿线圈），通过磁场叠加消除盲区；

• 配合工件旋转（角速度与线圈移动速度联动），实现 360° 无死角加热。

2. 黄铜件焊接时如何避免锌蒸发？

• 工艺优化：

• 降低加热温度（如使用低温银钎料，熔点＜700℃）；

• 缩短加热时间至 5 秒以内，减少锌挥发（黄铜含锌量≤30% 时，挥发损失＜1%）。

3. 薄壁件焊接如何防止烧穿？

• 参数调整：

• 频率提升至 300kHz 以上，集肤深度＜0.2mm，热量集中于表层；

• 采用 “阶梯功率” 模式（初始功率 60%，2 秒后升至 100%），避免瞬间过热。

六、结语：异型铜件焊接，高频技术定义新标杆
