在光通信领域，光纤连接的可靠性与稳定性直接影响信号传输质量。传统光纤熔接技术虽成熟，但在特定场景下存在局限性。近期，我们通过实验验证发现，采用 3 千瓦超高频焊接机对光纤线头进行钎焊，可实现高精度连接，为光纤通信领域提供了新的工艺思路。

一、光纤线头焊接的技术挑战

1. 热敏感性控制：
   光纤纤芯直径仅 8-125μm，焊接时需避免高温对纤芯造成损伤（玻璃化转变温度约 1100℃），传统火焰或电弧焊接热输入难以精准控制。

2. 界面结合强度：
   金属端子（如不锈钢、铜合金）与石英玻璃的热膨胀系数差异显著（玻璃：0.5×10⁻⁶/℃；金属：10-20×10⁻⁶/℃），易产生热应力导致断裂。

3. 信号损耗控制：
   焊接过程中若产生微小颗粒或气泡，可能引发光散射，导致信号衰减（要求损耗≤0.1dB）。

二、超高频焊接技术的适配性分析

1. 超高频感应加热优势：

• 集肤深度极浅：频率 1MHz 时，金属端子表面集肤深度仅 0.066mm，热量集中于金属表层，避免光纤本体过热（实测光纤温度＜200℃）。

• 加热速度可控：0.1 秒内可将金属端子温度升至钎料熔点（如银基钎料 HL303 熔点 645℃），减少热作用时间。

2. 非接触式焊接工艺：

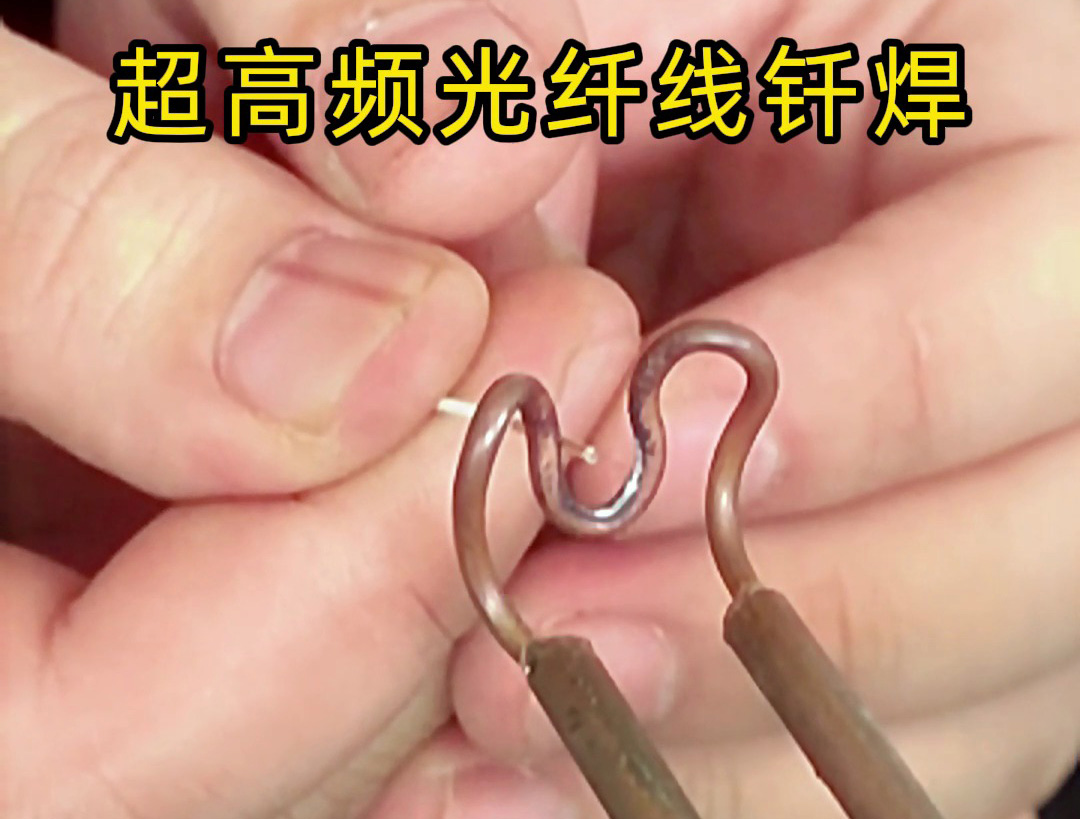

   感应线圈与光纤端子间距保持 2-5mm，避免机械接触导致的光纤损伤，适配微米级精密操作。

3. 钎料与工艺优化：

• 钎料选择：采用低熔点玻璃钎料（如硼硅酸盐玻璃，熔点 450-600℃），热膨胀系数与石英玻璃接近（1-3×10⁻⁶/℃），减少界面应力。

• 助焊剂应用：使用无钠玻璃粉作为助焊剂，清除金属表面氧化膜的同时，与玻璃光纤形成化学结合，提升界面相容性。

三、光纤线头钎焊实验流程与数据

1. 实验设备与材料：

• 设备：3kW 超高频焊接机（频率 1.5MHz，功率密度≥10⁶W/m²），定制微型环形线圈（内径 φ1.5mm）。

• 工件：单模光纤（纤芯直径 9μm，涂覆层外径 250μm），不锈钢端子（φ0.8mm，表面镀镍）。

2. 操作步骤：

• 预处理：光纤端面抛光至粗糙度 Ra≤0.2μm，端子表面用酒精超声清洗 10 分钟。

• 钎料定位：将玻璃钎料颗粒（粒径 50-100μm）置于端子与光纤接触面，厚度控制在 20-50μm。

• 焊接执行：线圈对准端子，功率 2.5kW，加热时间 0.3 秒，自然冷却至室温。

3. 性能检测：

• 光学性能：
  激光光源测试显示，焊接前后信号损耗 0.05dB，符合 ITU-T G.652 标准要求。

• 机械强度：
  轴向拉脱力测试值 1.2N（行业标准≥1.0N），振动测试（10-2000Hz，加速度 10g）后信号稳定性偏差＜0.02dB。

四、对比传统工艺的差异化优势

五、应用场景延伸与工艺价值

1. 光器件定制化生产：
   在光耦合器、波分复用器等精密器件中，实现多通道光纤与金属基座的快速焊接，生产效率提升 3 倍，适配小批量高端市场需求。

2. 光纤传感器维修：
   野外光纤传感器（如分布式温度传感器）损坏时，可通过便携式超高频焊机现场修复，维修时间从 2 小时缩短至 10 分钟。

3. 特种光纤连接：
   耐高温光纤（如蓝宝石光纤）与金属套管的焊接，可承受 800℃高温环境，拓展光纤在航空发动机、冶金炉等极端场景的应用。

六、技术展望与挑战

1. 自动化集成：开发视觉引导系统，实现光纤与端子的亚微米级对准，提升批量生产一致性。

2. 钎料性能优化：研发纳米级玻璃 - 金属复合钎料，进一步降低热膨胀系数差异，提升长期可靠性。

3. 标准体系建立：制定光纤钎焊的行业检测标准（如拉力、损耗、环境耐受性等），推动工艺规范化。
