后台有粉丝咨询：“高频机能不能焊接复杂的多片铜排？我们在生产中总被多片铜排焊接的变形、烧穿问题困扰。” 答案当然是可以！而且焊接复杂多片铜排，正是海拓高频机的强项之一。随着新能源汽车、储能系统、光伏逆变器、电力设备等领域的发展，多片铜排（常由 2-10 片铜排叠加组成，用于大电流导电）的焊接需求越来越多，传统焊接方式的弊端也愈发明显，而海拓高频机凭借高频感应钎焊技术，恰好能完美解决这些难题，成为多片铜排焊接的优选方案。
先说说复杂多片铜排焊接的难点 —— 多片铜排叠加后，焊接区域不仅要保证每片铜排之间紧密结合（避免出现空隙导致导电不良），还要防止焊接过程中铜排变形、烧穿。传统用氩弧焊焊接时，高温电弧容易击穿较薄的铜排（尤其是厚度 1-2mm 的铜排），导致烧穿；而且手工操作难以保证每片铜排的焊缝均匀，叠加层数越多，焊缝空隙率越高，后续使用中容易出现发热、氧化问题。某新能源汽车配件厂之前用氩弧焊焊接 6 片叠加的铜排，烧穿率达 12%，焊缝空隙导致的返工率更是高达 15%，严重影响生产进度。
海拓高频机的高频感应钎焊技术，从原理上就规避了传统焊接的痛点。其核心优势在于 “精准控温、均匀加热”—— 通过高频感应让多片铜排的焊接区域自身发热，热量均匀渗透到每片铜排之间，既不会因局部温度过高导致烧穿，又能让焊料充分熔化并填满每一层间隙。之前为上述新能源汽车配件厂定制方案时，我们针对 6 片叠加（每片厚度 1.5mm）的铜排，设计了 “U 型环抱式感应线圈”，线圈能紧密贴合铜排焊接区域的外周，确保磁场均匀覆盖，避免局部过热。

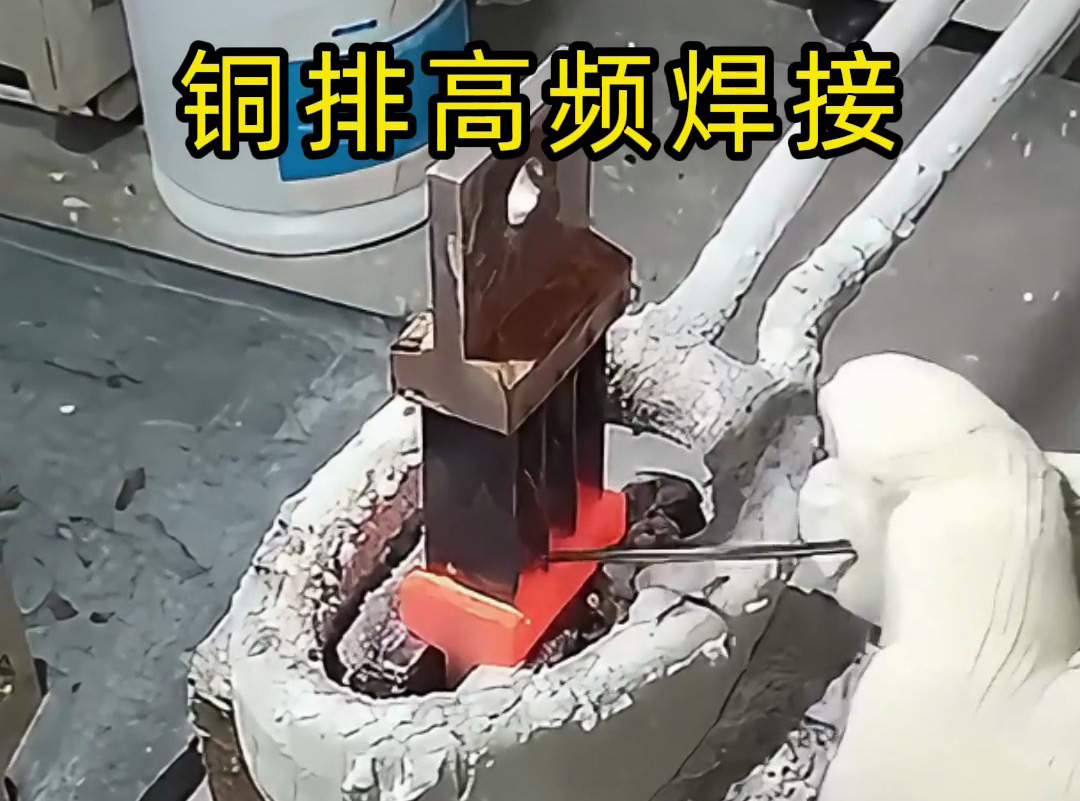

实际焊接时，工人只需将多片铜排对齐叠加，在焊接处放置专用钎料，再将其固定到线圈内，启动海拓高频机即可。设备会按预设参数（加热功率 55kW、加热时间 15 秒）精准控制温度，让铜排焊接区域稳定在钎料熔点（约 850℃），此时焊料均匀熔化，在毛细作用下渗入每片铜排的间隙，形成致密的焊缝。改造后，该厂多片铜排的烧穿率直接降至 0.3% 以下，焊缝空隙率几乎为零，后续导电测试中，焊接处的电阻值与铜排本体基本一致，完全满足新能源汽车大电流导电的要求，生产效率也比氩弧焊提升了 2 倍。
除了新能源领域，在储能系统的多片铜排汇流焊接、光伏逆变器的导电铜排焊接中，海拓高频机的表现同样出色。比如某储能企业焊接 8 片叠加的厚铜排（每片厚度 2mm），传统焊接需要分段加热，容易出现焊缝衔接不均；而海拓高频机通过调整线圈匝数和加热功率，实现了整段焊接区域的同步加热，焊缝平整均匀，且铜排变形量控制在 0.1mm 以内，无需后续矫正工序。
更关键的是，针对不同 “复杂程度” 的多片铜排 —— 无论是带折弯、打孔的异形多片铜排，还是层数更多（如 10 片）的超厚多片铜排，海拓高频机都能通过定制线圈和优化参数适配。比如焊接带折弯的多片铜排时，设计可避让折弯部位的异形线圈；焊接 10 片厚铜排时，适当提升加热功率、延长加热时间，确保热量充分渗透，焊料完全填满间隙。
这些应用案例都证明，海拓高频机在复杂多片铜排焊接上的能力不仅成熟，更能精准匹配高要求的工业场景。如果你的生产中也有多层、异形等复杂多片铜排的焊接需求，想告别变形、烧穿、焊缝不均的烦恼，不妨试试海拓高频机，它的高频感应钎焊技术，能为多片铜排焊接提供稳定、高效的解决方案。
粤公网安备 44190002003728号
