小型高频熔炼炉提炼贵金属：研发与小规模生产的精准测试方案

小型高频熔炼炉（容量通常 5-500g，频率 30-100kHz）凭借 “局部快速升温 + 参数可调” 特性，成为贵金属（金、银、铂、钯、铑等）提炼测试的理想工具，尤其适配研发验证、教学演示或小规模回收场景，通过精准控制熔炼参数，可实现贵金属的高效富集与提纯。

小型高频熔炼炉的核心特性：适配贵金属提炼的 “小而精” 设计

1. 小容量精准控制，适配微量原料
   炉腔容量 5-500g（单次可熔炼 1g 金粉至 500g 银块），适合研发阶段的小剂量测试（如验证不同造渣剂对铂钯铑回收率的影响）或教学中的微量演示（如学生分组操作金块熔炼），避免原料浪费（贵金属单价高，小容量可降低实验成本）。
2. 高频快速升温，减少贵金属挥发
   频率 30-100kHz 的感应加热，可使坩埚内原料在 1-3 分钟内快速升温至目标温度（如金 1064℃、铂 1772℃），远快于煤炉或电阻炉（需 10-30 分钟），大幅缩短高温停留时间 —— 贵金属（尤其是钯、铑）在高温下易挥发（如钯熔点 1554℃，高温下蒸气压较高），快速升温可将挥发损失率控制在 0.1% 以内（传统方法常超 1%）。
3. 局部聚焦加热，杂质分离更彻底

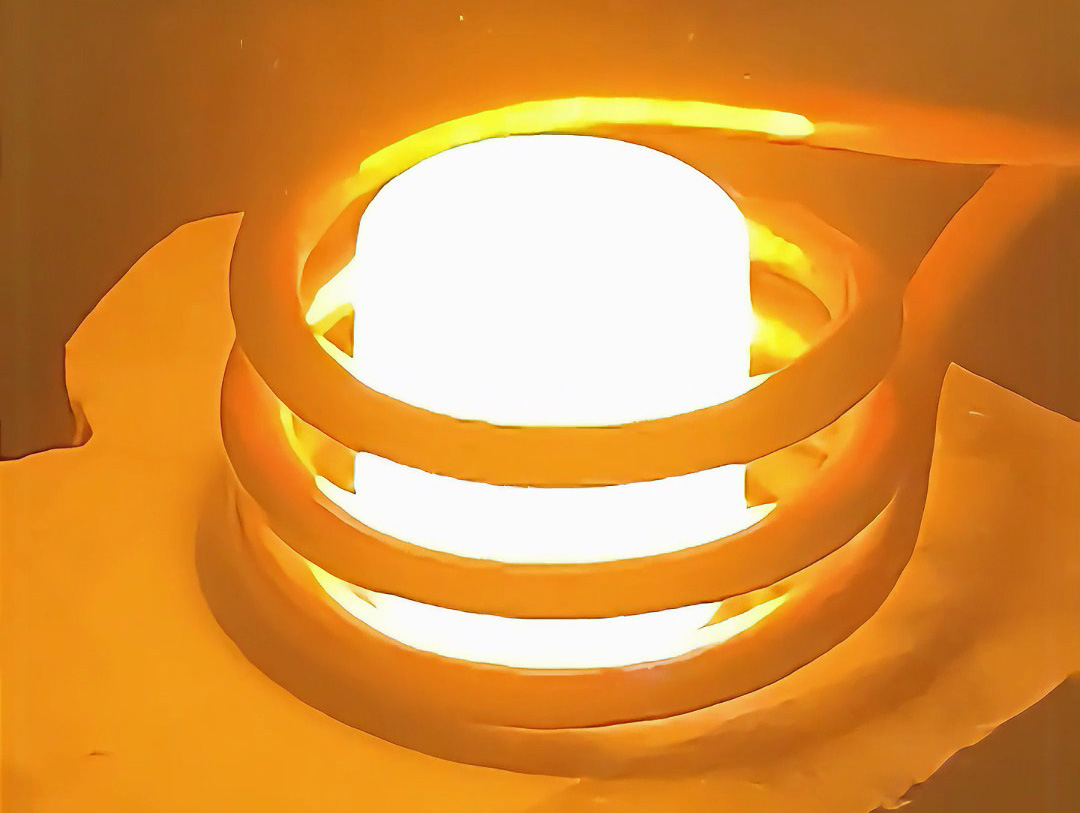

   高频感应线圈紧贴坩埚底部，热量集中于原料区域，坩埚壁温度较低（减少杂质附着），配合造渣剂（如硼砂、二氧化硅）可高效分离金属与非金属杂质（如氧化物、硅酸盐）：造渣剂在高温下形成低黏度熔渣，与熔融贵金属分层（贵金属密度大，沉于底部），分离后贵金属纯度可提升至 95%-99%（粗料起始纯度 70%-80% 时）。

贵金属提炼的关键工艺控制：从原料到纯金属

1. 原料预处理

• 物理破碎：将块状原料粉碎至粒径≤5mm（增大受热面积，缩短熔炼时间）；

• 化学除杂：用稀酸（如硝酸）预处理去除贱金属（铜、铁、铝等），减少熔炼时的造渣量（如提炼银时，先去除铜可使银纯度从 80% 提升至 90% 以上）。

2. 熔炼参数精准设定

• 黄金提炼：
  温度 1100-1200℃（高于熔点 36-136℃，确保熔融流动性），加热时间 2-5 分钟，空气气氛即可（金化学稳定性高，不易氧化），造渣剂选用硼砂（比例 5%-10%，去除硅酸盐杂质），最终金纯度可达 99.5% 以上。

• 银提炼：
  温度 980-1050℃，加热时间 1-3 分钟，需轻微脱氧（可通入少量氮气）—— 银易吸收氧气形成气孔，脱氧后银锭致密度提升至 99%（无气孔），造渣剂用硝酸钠（氧化去除铜、铅等杂质），纯度可达 99.2% 以上。

• 铂钯铑提炼：
  温度需更高（铂 1800-1900℃、钯 1600-1700℃），加热时间 5-10 分钟，必须通入氩气保护（防止高温氧化），造渣剂用氟化钙（降低熔渣黏度，促进与铂族金属分离），粗提炼后纯度可达 90%-95%（需后续电解精炼至 99.9%）。

3. 冷却与提纯后处理

• 研发场景：可直接分析粗锭成分（通过光谱仪），优化造渣剂比例或温度参数；

• 小规模生产：粗锭可进一步通过电解（如金、银）或化学精炼（如铂钯铑）提升纯度至 99.9% 以上。

适用场景：研发、教学与小规模生产的适配逻辑

• 研发验证：贵金属回收工艺研发（如测试新型造渣剂对三元催化粉中铂钯铑的回收率）、合金配比实验（如 18K 金的金 - 银 - 铜比例调试），设备可快速切换参数（温度、时间、气氛），单日可完成 5-10 组对比实验，加速工艺迭代。
• 教学演示：高校材料专业、珠宝专业的贵金属熔炼实验课，学生可直观观察 “原料 - 熔融 - 分离 - 成锭” 全过程，理解感应加热原理与贵金属特性（如熔点差异、密度分层），设备操作简单（触摸屏设定参数，一键启动），安全性高（内置过温、缺水保护）。
• 小规模生产：小批量贵金属回收（如首饰厂边角料回收、实验室废弃催化剂提炼），日处理量 500g-5kg（按设备容量），相比委托外部大厂加工，可降低运输成本与周转时间（从 “周” 级缩短至 “小时” 级），且保密性更强（高价值贵金属不易泄露）。

对比传统提炼方式的优势
