小型中频熔铝炉：红外温控精准控温，700℃恒温熔铝解决方案

小型中频熔铝炉：红外温控精准控温，700℃恒温熔铝解决方案

在铝合金铸造与回收领域，小型中频熔铝炉凭借高效节能、温度可控的特性，成为中小批量生产的理想选择。搭配红外线温控监测系统，可实现铝液升温至 700℃后自动进入恒温模式，通过功率动态调节确保温度稳定，避免过热烧损与能耗浪费。以下是设备原理、性能及应用场景的详细解析：

一、核心技术：中频感应加热 + 红外闭环控温

1. 中频感应加热原理

• 设备采用20-50kHz 中频电源，通过感应线圈产生交变磁场，使铝料内部激发涡流生热。

• 加热效率高达 85% 以上，熔化速度可达15-25kg/h（以 50kg 炉体为例），较传统电阻炉节能 40%。

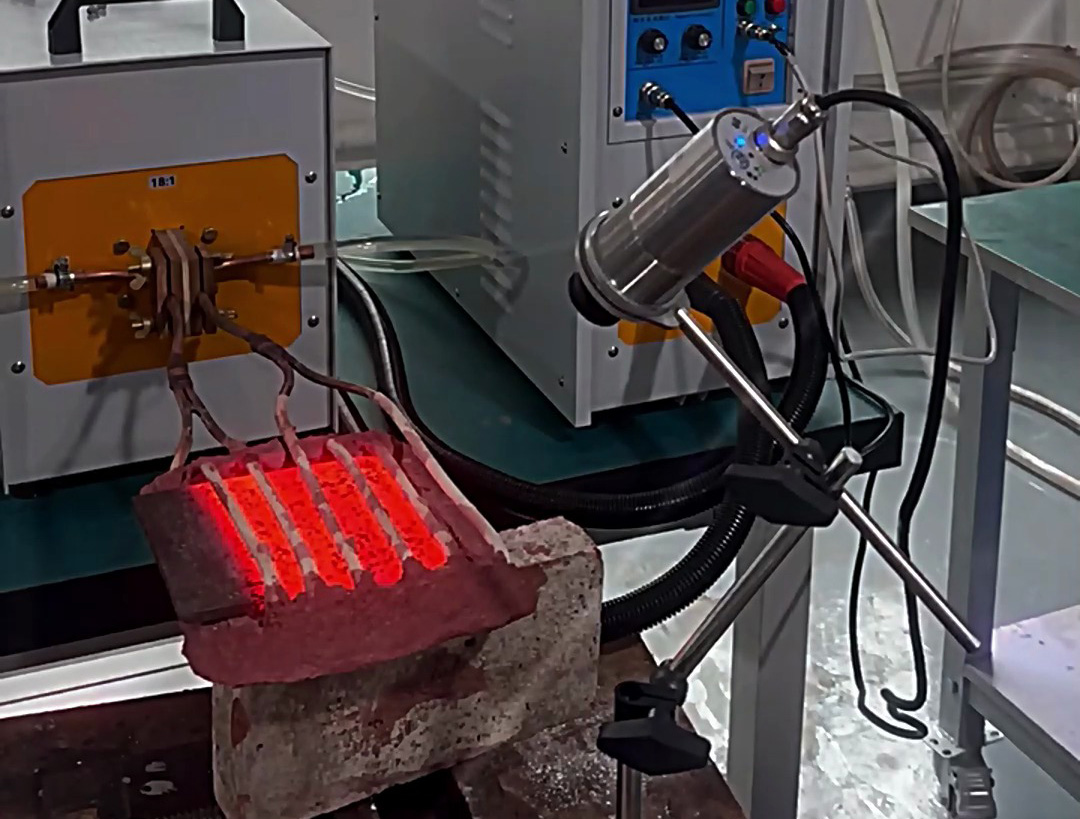

2. 红外温控系统逻辑

• 测温精度：红外传感器实时监测炉内铝液表面温度，精度达**±2℃**，响应时间＜0.5 秒。

• 恒温控制策略：

• 升温阶段：电源以满功率（如 15kW）快速加热，20 分钟内将铝料从室温升至 700℃；

• 恒温阶段：达到目标温度后，系统通过 PID 算法自动降低电源功率（如逐步降至 5-8kW），维持铝液温度在**700±5℃**范围内。




  二、设备性能参数与优势1. 关键参数表

2. 核心优势

• 温度精准稳定：700℃恒温阶段波动≤±5℃，避免铝液过热导致的氧化烧损（烧损率可控制在 1.5% 以内，较传统工艺降低 2%）。

• 节能降耗：恒温阶段功率自动降低，相比持续满功率加热，每小时可省电 3-5 度，年运行成本减少约 1.5 万元（按每日工作 8 小时计算）。

• 操作便捷：触控屏设定目标温度，一键启动后自动完成升温 - 恒温过程，无需人工值守，降低操作门槛。

三、应用场景与工艺案例

1. 典型应用场景

• 铝合金铸造：小型零部件（如汽车配件、五金件）的砂型铸造或低压铸造，需将铝液保持在 700℃左右确保流动性。

• 废旧铝回收：熔化易拉罐、铝型材废料，恒温控制可减少锌、镁等合金元素挥发，提升再生铝品质。

• 实验室研究：高校或企业研发部门用于铝合金熔炼工艺试验，精准控温便于成分分析与性能优化。

2. 实战工艺案例

• 案例：50kg 炉体熔化 ADC12 铝合金

• 总能耗：约 12kWh，折合电费 7.2 元（按 0.6 元 /kWh 计算）；

• 铝液成分：Si 含量 11.5%（目标值 11-12%），Fe 含量＜0.3%，杂质去除效果优于传统坩埚炉。

• 0-15 分钟：功率 15kW，铝料从固态升温至液态，温度达 700℃；

• 15-60 分钟：进入恒温模式，功率逐步降至 6kW，维持铝液温度 700±3℃，完成除气、扒渣工序。

• 初始条件：室温 25℃，铝块尺寸 50×50×20mm，加入量 30kg。

• 升温过程：

• 结果数据：

四、对比传统熔铝设备的突破

五、操作要点与维护建议

1. 安全操作规范

• 升温过程中禁止打开炉盖，避免红外测温受干扰或铝液喷溅；

• 恒温阶段如需调整温度，每次调节幅度建议≤10℃，避免功率剧烈波动。

2. 日常维护要点

• 坩埚检查：每周清理坩埚内壁残渣，每月用超声波探伤检测裂纹；

• 线圈维护：定期吹扫线圈表面灰尘，确保散热良好，防止因过热导致绝缘老化；

• 传感器校准：每季度用标准黑体炉校准红外测温模块，确保长期精度。

3. 节能优化技巧

• 批量生产时，连续熔铝可利用炉体余热，减少重复升温能耗；

• 铝料预处理：破碎至≤50mm 块状，避免大块料导致加热不均匀。

六、选型建议与延伸功能

• 产能匹配：

• 月熔铝量＜5 吨：选择 10kW 机型（配套 20-30kg 炉体）；

• 月熔铝量 5-20 吨：选择 20-30kW 机型（配套 50-100kg 炉体）。

• 功能拓展：

• 可选配自动搅拌系统，确保铝液成分均匀；

• 接入工业物联网模块，实现远程监控熔铝过程与数据追溯。
