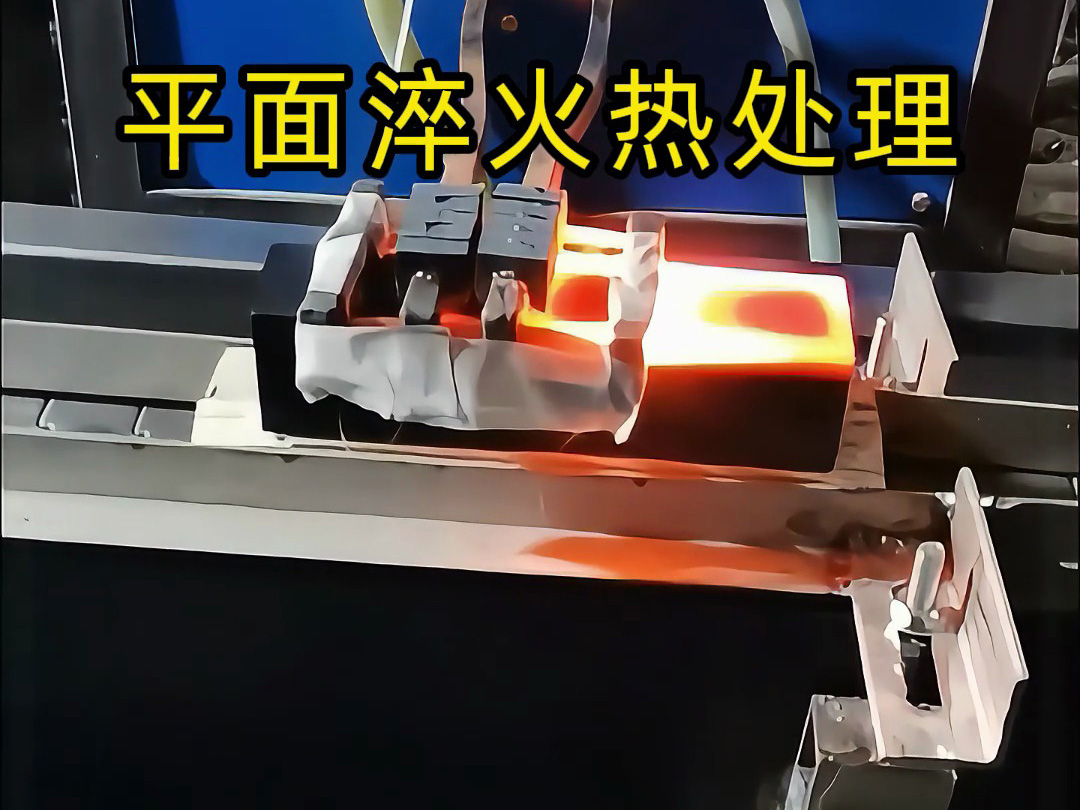

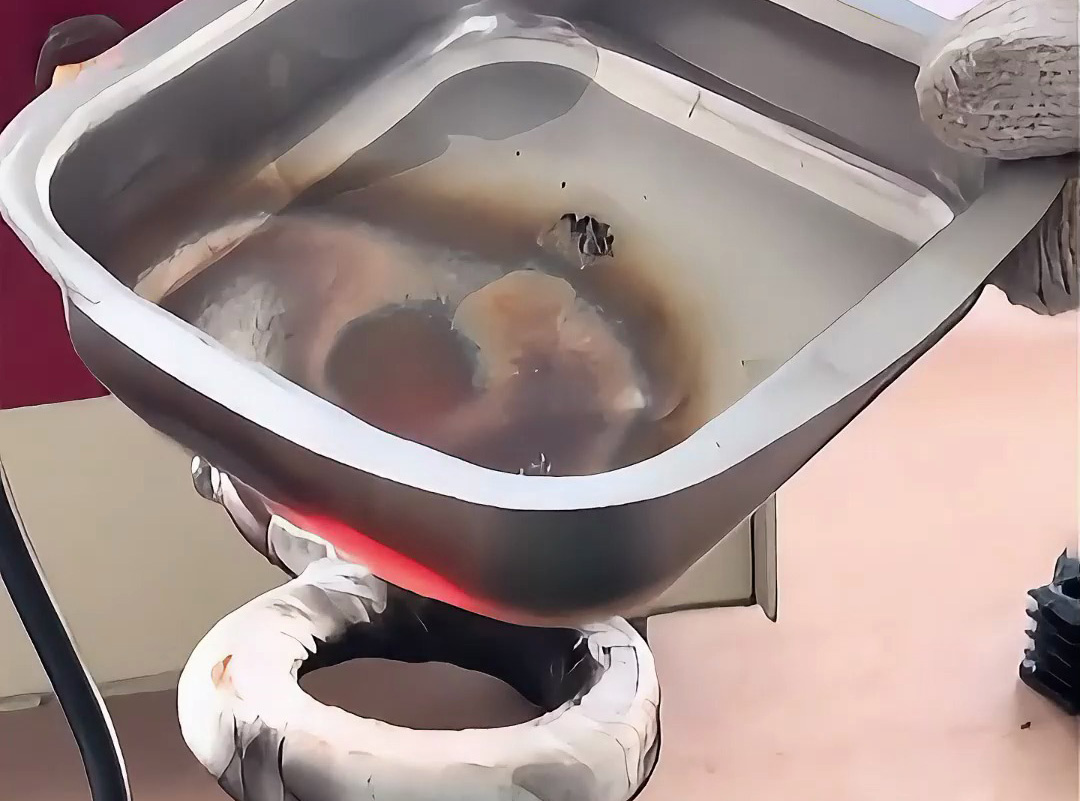

平面淬火热处理（如齿条齿面、导轨工作面、扁条受力面）通过高频淬火设备的在线化布局，实现 “工件连续通过线圈→自动加热→即时冷却” 的一体化流程，尤其适配长条形金属件的批量硬化处理，其核心优势在于效率、均匀性与自动化的完美结合。

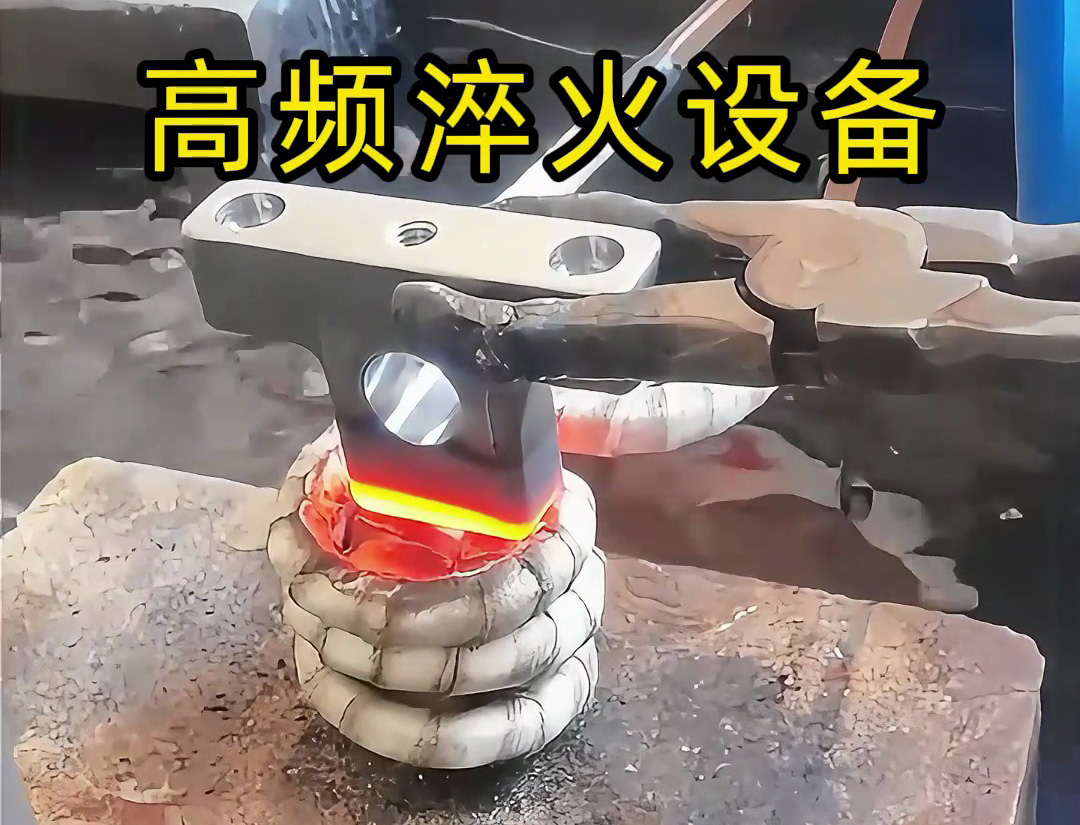

高频淬火设备在生产线中的固定安装，需围绕 “连续通过、均匀加热” 设计，典型布局包括：

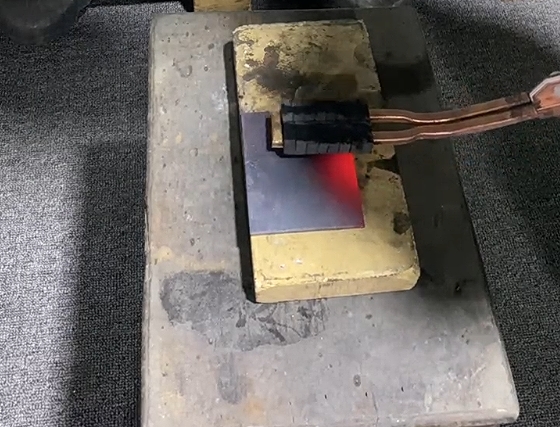

线圈固定方式：采用扁平式感应线圈（宽度与工件平面匹配，如齿条淬火用宽度 50mm 线圈，导轨用 100mm 线圈），线圈与传送带保持 3-5mm 间距，确保工件平面与磁场均匀接触；
传送系统：由伺服电机驱动的辊道或链条传送带，速度可精准调节（0.5-5m/min），保证工件在 coil 内的加热时间恒定（通常 5-20 秒，根据硬化层深度需求设定）；
冷却衔接：线圈出口处紧接冷却装置（喷雾或浸水），工件离开加热区后 0.3 秒内即可进入冷却，避免温度回落影响淬火效果。
以长 2 米的导轨平面淬火为例：设备功率 30kW，频率 30kHz，传送带速度 1m/min，工件通过线圈的加热时间为 12 秒，淬火温度达 860℃，冷却后表面硬度稳定在 HRC55-58，全程无需人工干预。
平面淬火对齿条、导轨、扁条等工件的针对性优化显著：
核心要求：齿面硬度 HRC50-55，硬化层深度 0.8-1.2mm，齿根过渡区需平滑（避免应力集中）；
线圈设计：采用 “仿齿形扁平线圈”，仅加热齿面与齿根上部，齿底不淬火（保留韧性）；
在线优势：10 米长齿条可连续通过，避免分段淬火导致的接头硬度偏差（传统离线淬火接头误差达 ±5HRC，在线淬火≤±1HRC）。
核心要求：导轨平面硬度均匀（偏差≤±2HRC），平面度误差≤0.1mm/m（避免滑动卡顿）；
线圈设计：矩形宽幅线圈（覆盖导轨整个工作面），配合磁屏蔽装置（减少侧面加热）；
在线优势：加热与冷却同步进行，热变形量仅为离线淬火的 1/3（某机床导轨在线淬火后变形量≤0.05mm/m）。
核心要求：扁条单侧边缘 2-5mm 宽度硬化（如农机刀片刃口），硬化层深度 0.5-1mm；
线圈设计：单侧开口的 “U 型线圈”，磁场集中于边缘区域，避免整体加热导致的变形；

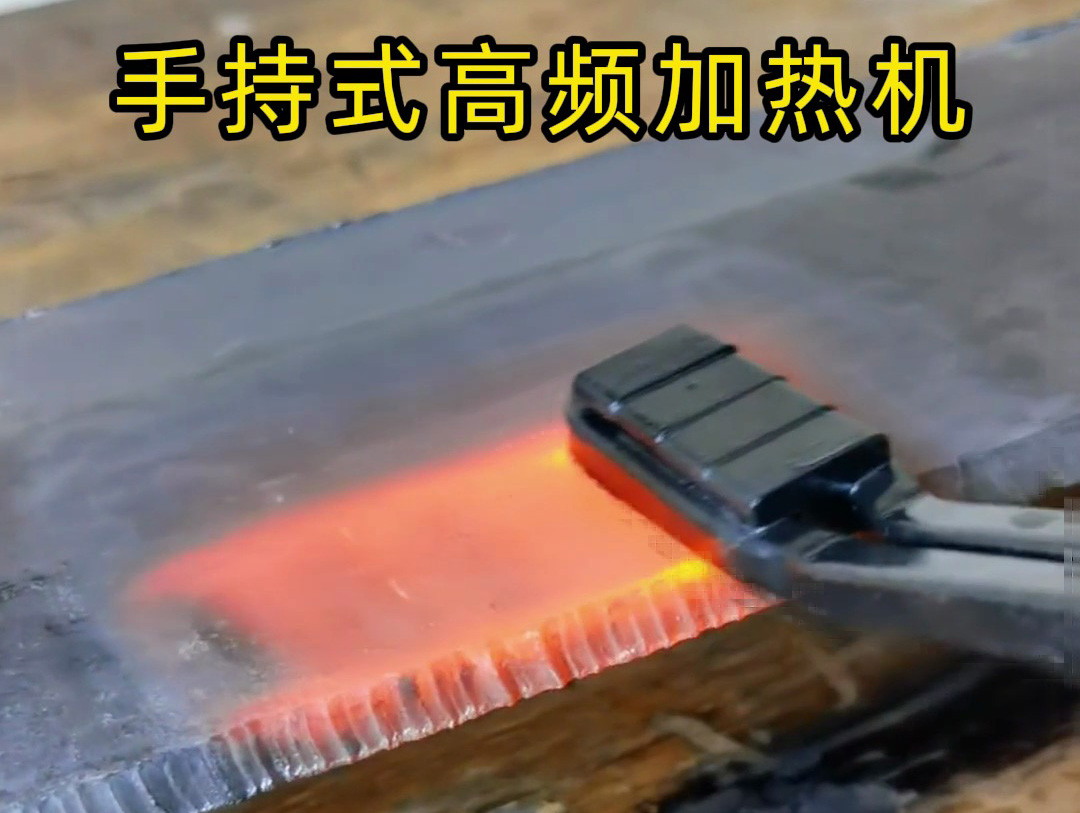

在线优势：扁条通过速度可达 3m/min，单小时处理量超 100 米，较人工手持线圈淬火效率提升 8 倍。
为确保连续生产中的质量稳定，需满足三大技术条件：
功率动态调节：设备配备红外测温反馈系统，当工件厚度、材质存在微小差异时（如扁条厚度偏差 ±0.2mm），自动调整输出功率（±5% 范围内），保证加热温度恒定（误差≤±10℃）；
线圈冷却系统：高频线圈工作时自身温度可达 150-200℃，需通过内置水冷管道（流量 2-5L/min）强制冷却，避免线圈过热导致的磁场分布不均；
防偏移定位：在传送带上设置导向轮（与工件侧边间隙≤0.5mm），防止工件通过时横向偏移（偏移量＞1mm 会导致边缘漏淬），配合激光对中装置实时监测，偏移超限时自动停机报警。
| 对比项 | 在线高频平面淬火 | 离线人工淬火 |
|---|
| 效率 | 连续生产，单班（8 小时）处理量超 500 米 | 单件装夹，8 小时处理量≤50 米 |
| 均匀性 | 同批次工件硬度偏差≤±1HRC，合格率≥99% | 偏差可达 ±5HRC，合格率约 85% |
| 热变形 | 连续加热 + 均匀冷却，变形量≤0.05mm/m | 局部骤热导致变形量≥0.2mm/m，需校直 |
| 人工成本 | 1 人监控整条线，无需频繁操作 | 2-3 人轮换装夹、加热、冷却 |
平面淬火热处理的在线化应用，是高频淬火技术与生产线自动化的深度融合，尤其适合齿条、导轨等长条形工件的批量处理。其核心价值不仅在于效率提升，更在于通过 “连续、稳定、可控” 的工艺，消除了人工操作导致的质量波动，成为金属平面硬化处理中 “降本增效” 的典范方案。对于需要规模化生产的企业，这种在线化布局几乎是保证产品一致性的唯一选择。
