在电机轴生产中，表面淬火热处理是提升耐磨性与疲劳强度的关键工序。针对直径 60mm 的电机轴，我司通过优化高频淬火工艺参数与感应线圈设计，实现表面下 3-5mm 深度的均匀硬化，满足机械传动的高强度需求。

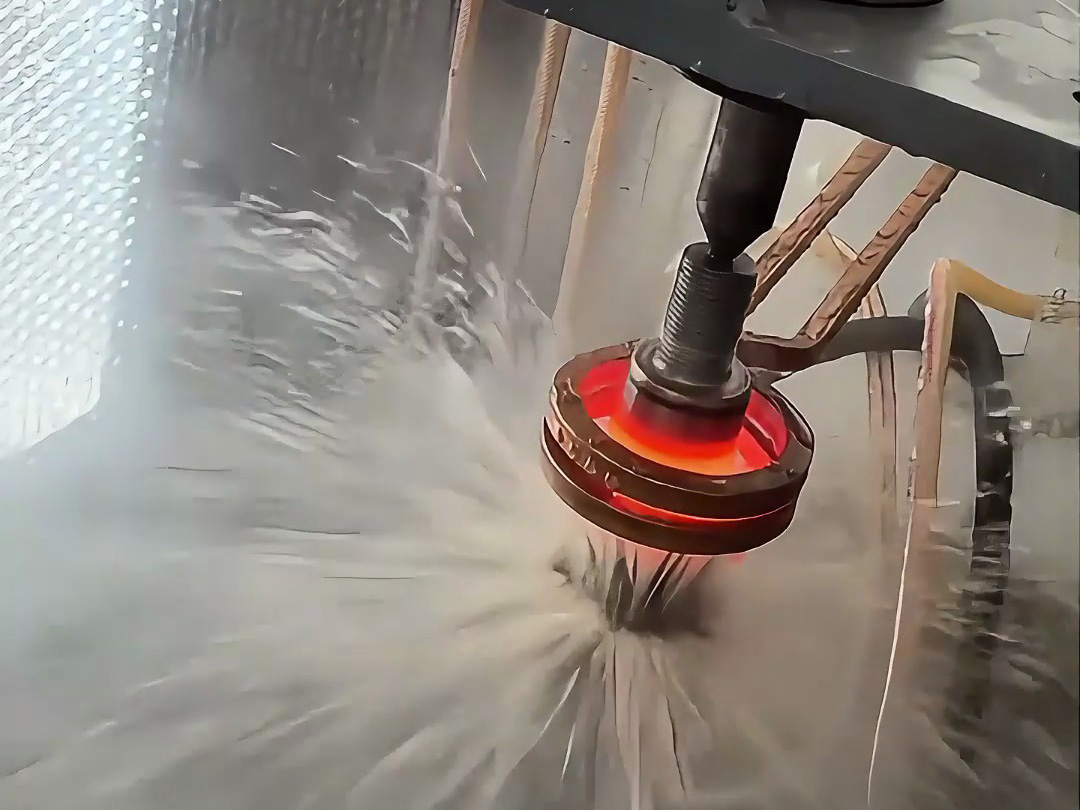

高频电流通过感应线圈时，在电机轴表面产生涡流效应，使表层快速升温至奥氏体化温度（约 850℃）。但对于 60mm 直径工件，存在两大难点：一是磁场分布不均导致表面温度差异，二是需精准控制加热深度至 3-5mm，避免硬化层过浅或心部性能下降。
为解决磁场穿透问题，采用以下设计方案：
多匝密绕结构：设计 4 匝螺旋式线圈，内径 70mm，与轴表面保持 5mm 间隙，增强磁场耦合效率；
导磁体辅助：在线圈外侧加装铁氧体导磁体，引导磁力线集中于轴表面，减少漏磁；
水路优化：线圈采用双层紫铜管水冷，确保长时间高频加热时温度稳定。
| 工艺阶段 | 控制参数 | 实现方式 |
|---|
| 预热阶段 | 功率 40%（12kW），时间 8 秒 | 分段升温减少热应力 |
| 加热阶段 | 功率 100%（30kW），频率 200kHz | 红外测温闭环控制 |
| 冷却阶段 | 聚合物淬火液浓度 10%，压力 0.3MPa | 喷淋系统分段控制流量 |
| 回火阶段 | 180℃保温 2 小时 | 箱式电阻炉恒温处理 |
经高频淬火处理后，电机轴性能指标如下：
硬化层深度：通过金相切片测量，表面下 3.2-4.8mm 区域硬度≥55HRC；
硬度均匀性：圆周方向硬度波动≤3HRC，满足高精度配合需求；
变形控制：轴径圆度误差≤0.03mm，无需二次校直；
组织分析：表层马氏体级别达 4 级，心部保持原始珠光体 + 铁素体组织。
优化后的工艺在实际生产中展现显著优势：
单轴处理时间：从传统工艺的 3 分钟缩短至 45 秒，产能提升 4 倍；
能耗降低：单件耗电量减少 0.8kWh，年节约用电超 10 万 kWh；
设备稳定性：改进后的线圈使用寿命延长至 8000 小时，维护成本下降 30%。
在批量生产中，需重点关注：
工件装夹：采用三爪卡盘定位，确保同轴度误差≤0.02mm；
实时监控：部署双路红外测温仪，同步监测轴向与圆周温度；
参数微调：根据钢材碳含量（如 45# 钢或 40Cr）动态调整加热功率与时间。
通过感应线圈设计优化与淬火工艺参数精调，我司成功实现 60mm 直径电机轴的高效、高质量热处理，为电机传动系统的可靠性提供了技术保障，相关经验可复用于同类型大直径轴类零件的生产。
