在金属切削工具制造过程中，钢锯片的退火处理是决定产品性能的关键工序。我司采用高频退火机对钢锯片进行处理，通过精确控制热处理参数，系统性优化材料属性，为后续加工与成品性能提供保障。

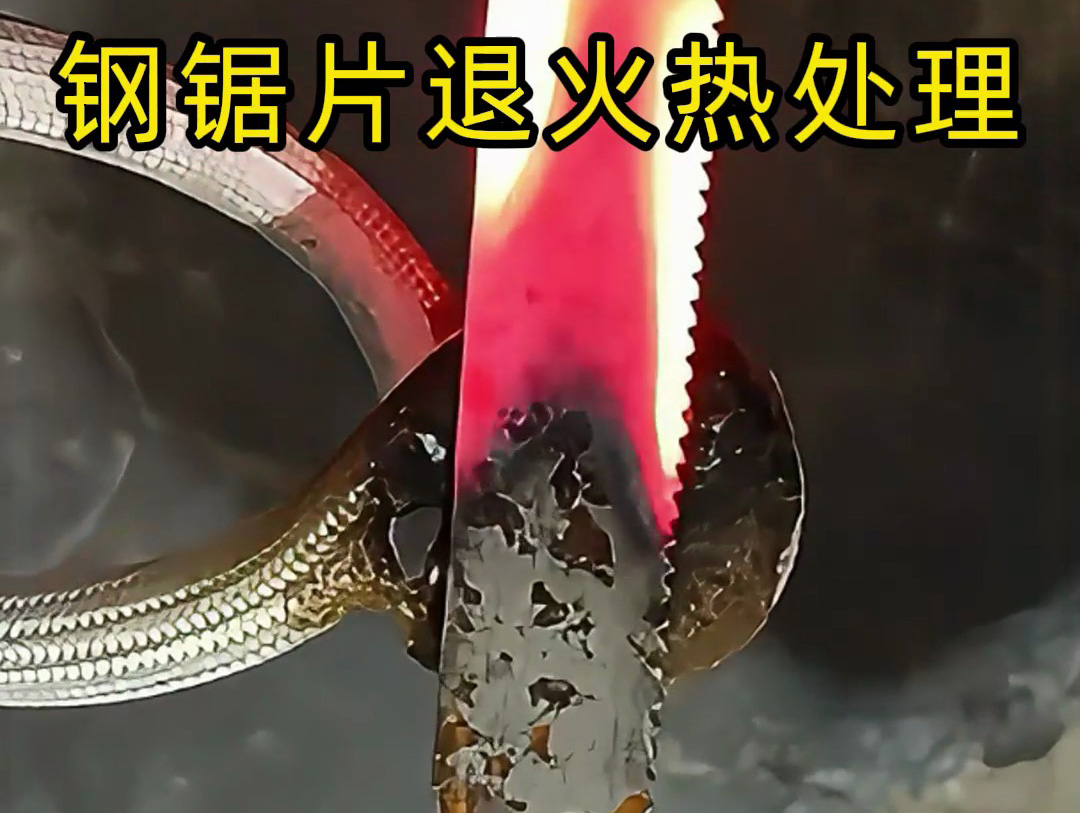

高频退火机基于电磁感应原理，将电能转化为高频交变磁场，使锯片在涡流效应下快速升温。相较于传统退火方式，该设备能实现局部精准加热，显著缩短处理时间。以 65Mn 材质钢锯片为例，采用频率 100KHz、功率 30kW 的设备，可在 30 秒内将锯片温度提升至 680℃，并通过闭环控制系统维持恒温，确保退火效果的均匀性。

工艺实施过程中，核心参数需严格把控。加热阶段采用分段升温策略：先以 50% 功率预热至 400℃，再全功率升至目标温度，避免因温度骤变产生新的内应力；保温环节根据锯片厚度调整时间，2mm 厚锯片保温时长控制在 2 分钟，确保组织充分转变；冷却阶段采用随炉缓冷方式，以 10℃/min 的速率降至室温，防止热应力残留。

经高频退火处理后，锯片性能得到多维度优化。硬度测试显示，材料硬度从退火前的 HRC 45 降至 HB 220，便于后续齿形铣削、研磨等加工；夏比冲击试验数据表明，冲击韧性提升 40%，有效降低锯切过程中的崩齿风险；残余应力检测结果显示，内应力消除率达 85% 以上，锯片平整度误差控制在 ±0.05mm/m，满足高精度安装要求。此外，通过金相分析发现，退火处理使锯片组织从粗大珠光体转变为均匀铁素体 + 珠光体，化学成分扩散更充分，批次间性能波动缩小。

在生产效率方面，高频退火机单小时可处理 80-100 片钢锯片，较箱式电阻炉提升 2 倍产能，且能耗降低 30%。设备支持多规格锯片快速换型，通过预设参数库切换，换型时间缩短至 5 分钟内，适配小批量多品种生产需求。

我司通过高频退火工艺的持续优化，实现了钢锯片质量与生产效率的双重提升，为下游机械加工、木材切割等行业提供性能稳定的切削工具。未来将继续探索工艺参数优化与设备升级，进一步提升产品综合性能。
