海拓超音频加热机：铁棒退火热处理的高效之选

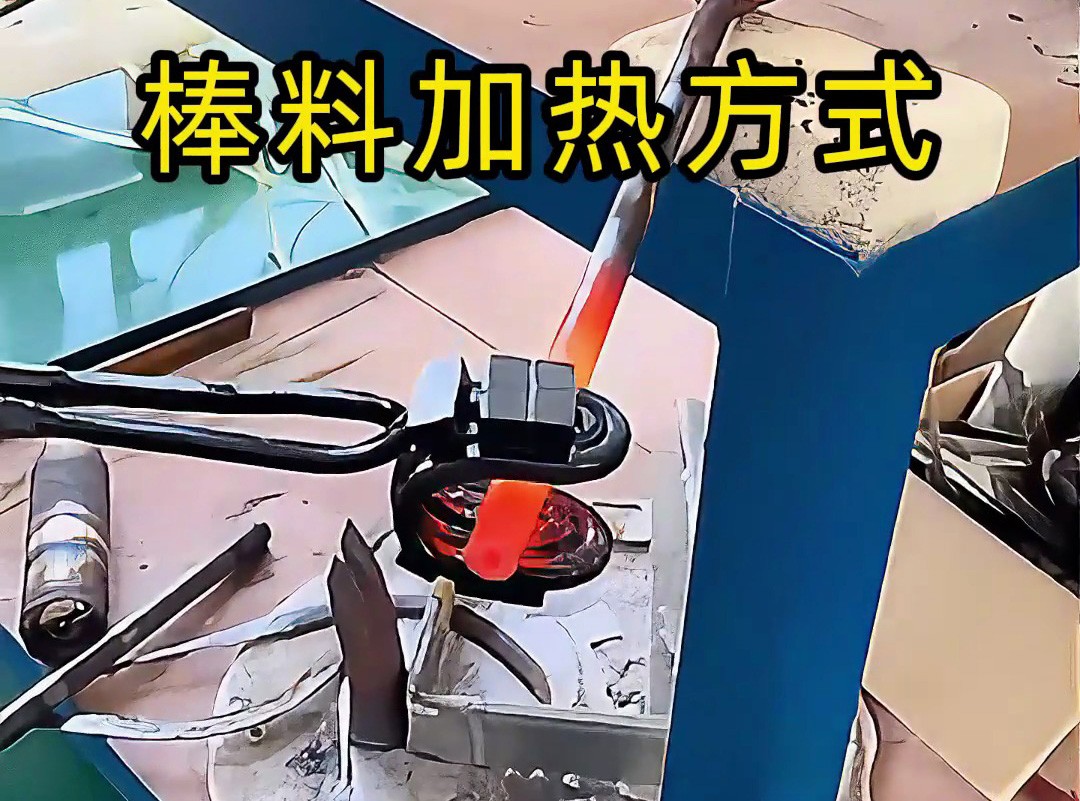

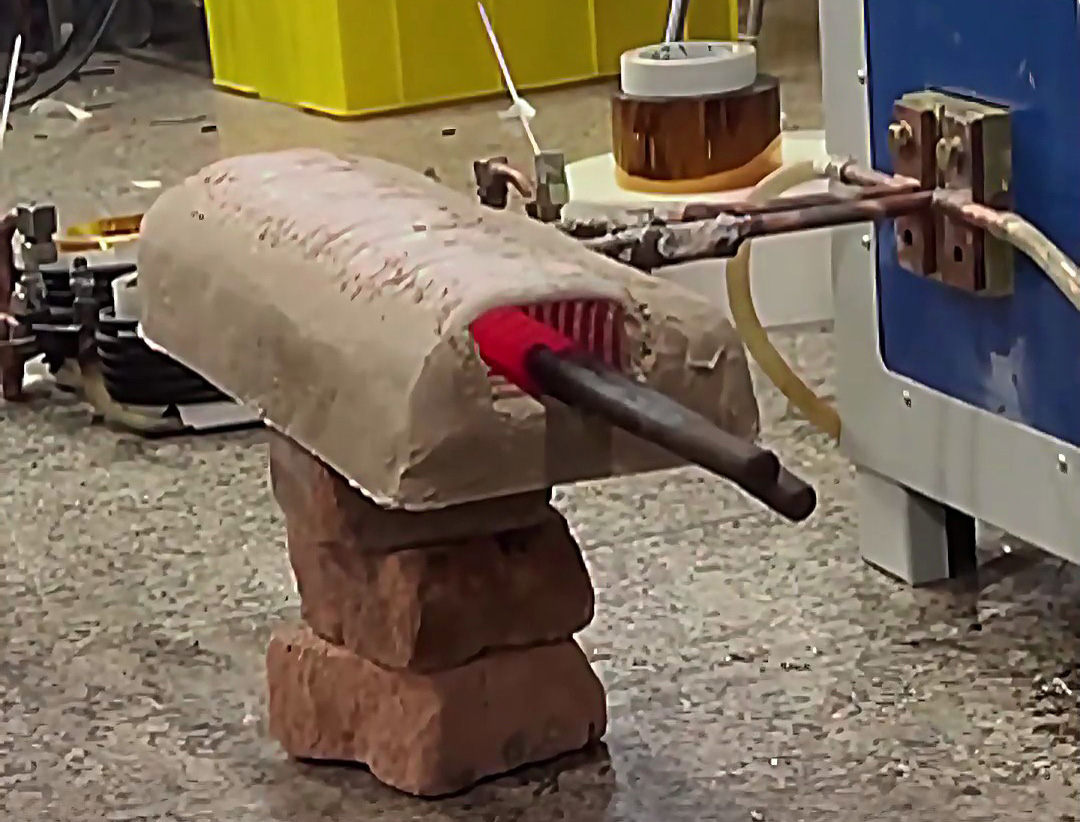

从退火热处理的核心需求来看，超音频加热机的技术特性与其高度契合。铁棒退火的目的是通过加热至特定温度（通常为 600-800℃，根据材质与工艺要求调整）并保温，消除锻造、轧制过程中产生的内应力，改善材料塑性与韧性，便于后续加工（如切削、弯曲）。传统退火设备（如箱式炉）需将铁棒整体放入炉内缓慢升温，单根加热需数十分钟甚至数小时，不仅效率低下，还存在 “加热不均导致局部性能差异” 的问题。而海拓超音频加热机通过超音频感应磁场作用于铁棒，使铁棒内部产生涡流并快速升温，几秒内即可达到退火所需温度，且热量分布均匀 —— 以直径 20mm、长度 500mm 的 45 号钢棒为例，设备仅需 5-8 秒即可将其加热至 700℃，加热过程中棒体各段温差可控制在 ±10℃内，确保退火后材料性能一致。

此外，海拓超音频加热机的精准控温能力，能确保铁棒退火效果稳定可控。设备配备的智能温控系统可实时监测铁棒温度，并通过反馈调节加热功率，避免因温度过高导致的晶粒粗大或温度不足导致的应力消除不彻底。例如对需要后续冷弯加工的铁棒，通过超音频加热机精准控制退火温度在 650℃，保温 10 秒后缓慢冷却，可使铁棒的屈服强度降低 20%-30%，塑性提升 40% 以上，冷弯时不易开裂，显著提升后续加工的合格率。
