镰刀淬火工艺大揭秘：传统火焰 VS 感应加热，高频 / 超高频怎么选？

农具厂、刀具厂老板常问：“镰刀淬火用高频还是超高频？哪种更耐用？传统火焰淬火能不能将就？” 其实答案藏在 “工艺匹配” 里 ——感应加热（高频 / 超高频）早已全面超越传统土法淬火，而高频与超高频的选择，需结合镰刀的材质、刃口厚度、生产效率需求科学判断，最终目标是实现 “刃口硬耐磨、刀身韧抗崩、批量生产稳”。

先判优劣：传统火焰淬火 VS 感应加热，根本不是一个量级

核心抉择：镰刀淬火选高频还是超高频？看 3 个关键指标

1. 看镰刀刃口厚度：薄刃选超高频，厚刃选高频

• 超高频淬火设备（频率 100-800kHz）：依托 “强集肤效应”，热量集中在极浅表层，硬化层深度 0.3-1mm，更适合薄刃镰刀（如收割水稻、小麦的轻型镰刀，刃口厚度≤2mm）：

• 优势：薄刃易因加热过度崩裂，超高频的 “浅硬化层” 可减少刃口脆性，同时保证表层高硬度（HRC60-63），切割时锋利且不易卷刃；

• 场景：家用轻型镰刀、精密农具镰刀（要求刃口锋利度高）。

• 高频淬火设备（频率 10-100kHz）：集肤效应温和，硬化层深度 1-3mm，更适合厚刃镰刀（如收割玉米、甘蔗的重型镰刀，刃口厚度 2-5mm）：

• 优势：厚刃需更深的硬化层抵抗剧烈磨损（如切割粗硬秸秆），高频的 “深硬化层” 可避免刃口快速磨穿，同时刀身韧性不受影响；

• 场景：农用重型镰刀、工业级割草镰刀（要求耐冲击、耐磨损）。

2. 看镰刀材质：低碳钢优先超高频，中碳钢适配高频

• 低碳钢镰刀（如 Q235、20# 钢）：碳含量低（≤0.25%），淬硬性较差，需 “快速加热、快速冷却” 以形成马氏体组织，超高频的 “秒级升温”（3-5 秒达淬火温度）可减少渗碳体析出，提升刃口硬度，避免低碳钢 “淬不硬” 的问题。
• 中碳钢镰刀（如 45#、50# 钢）：碳含量适中（0.25%-0.6%），淬硬性较好，高频的 “平稳加热”（5-8 秒达淬火温度）可让组织充分转变，硬化层均匀性更好，同时避免超高频 “局部过热” 导致的刃口微裂纹。

3. 看生产效率需求：高产能选超高频，性价比选高频

• 超高频设备：加热速度比高频快 20%-30%（如厚 2mm 的刃口，超高频 8 秒加热完成，高频需 10 秒），搭配全自动生产线（自动送料、定位、冷却、收料），小时产能可达 400 把以上，适合 “百万级年产能” 的大型农具厂。

• 高频设备：设备采购成本比超高频低 30%-40%，操作门槛更低（参数调试更简单），小时产能 300 把左右，完全满足 “十万 - 五十万级年产能” 的中小型刀具厂，性价比更高。

实测验证：不同镰刀的感应淬火效果

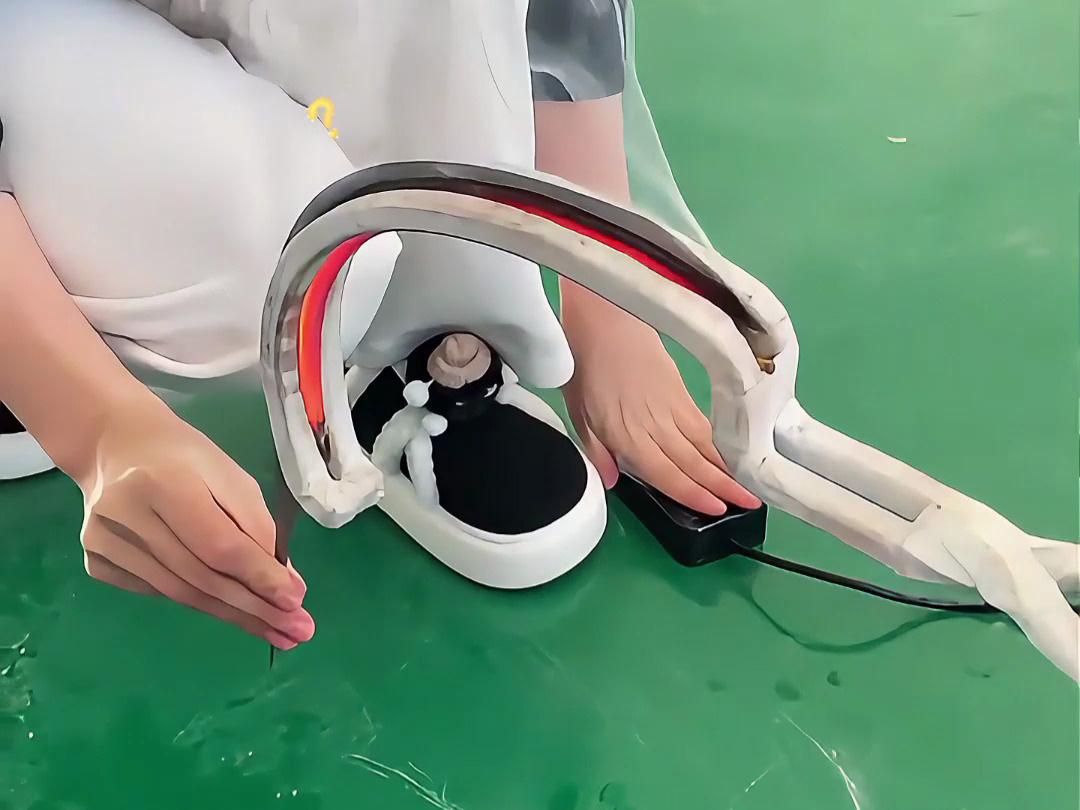

• 案例 1：轻型水稻镰刀（刃厚 1.5mm，材质 Q235）选用超高频设备，搭配微型 U 型线圈，加热时间 8 秒，刃口硬度达 HRC61-62，刀身可弯折 15° 不崩裂，连续切割 300 捆水稻后刃口无明显磨损，比传统火焰淬火镰刀寿命延长 3 倍。
• 案例 2：重型玉米镰刀（刃厚 3mm，材质 45# 钢）选用高频设备，搭配弧形环形线圈，加热时间 12 秒，刃口硬度达 HRC59-60，硬化层深度 1.8mm，切割 500 根玉米秸秆后刃口磨损量仅 0.1mm，废品率控制在 0.2% 以内。

总结：镰刀淬火，感应加热是 “必选项”，高频 / 超高频看 “匹配度”
