在机械装配中，钢管与轴、套筒的过盈配合（如传动轴与钢管的连接、液压管路与套筒的固定）需通过 “强制装配” 实现紧密结合，但冷态压装易导致钢管变形或配合件损伤。高频加热机凭借 “局部快速加热 - 钢管热扩 - 压力装配” 的工艺逻辑，通过精准控制钢管热膨胀量，实现过盈配合的高效、无损装配，成为过盈连接的优选方案。
钢管（多为低碳钢、合金钢）与配合件（轴或套筒）的过盈配合依赖冷态下的尺寸差（过盈量通常 0.05-0.2mm），高频加热热扩的原理是通过加热使钢管内径膨胀，暂时消除过盈量：

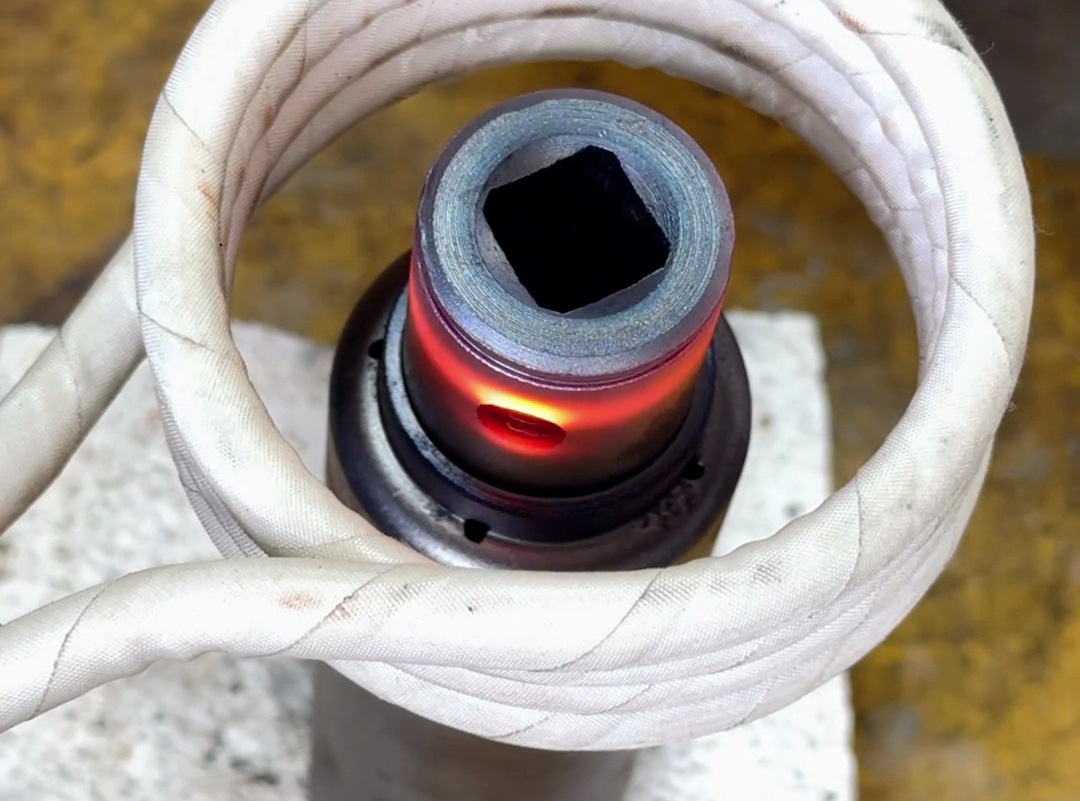

高频感应生热：将高频加热机的环形线圈套在钢管待装配部位（长度通常 50-200mm），10-30kHz 高频电流产生交变磁场，钢管内部产生涡流快速升温，30-60 秒内即可达到 80-200℃（根据过盈量计算所需温度）；
定向热膨胀：金属热膨胀特性使钢管内径随温度升高而增大（碳钢线膨胀系数约 11×10⁻⁶/℃），例如：φ100mm 钢管加热至 150℃时，内径膨胀量≈0.17mm（足以抵消 0.05-0.2mm 的过盈量），过盈配合转变为间隙配合（间隙 0.02-0.05mm）；

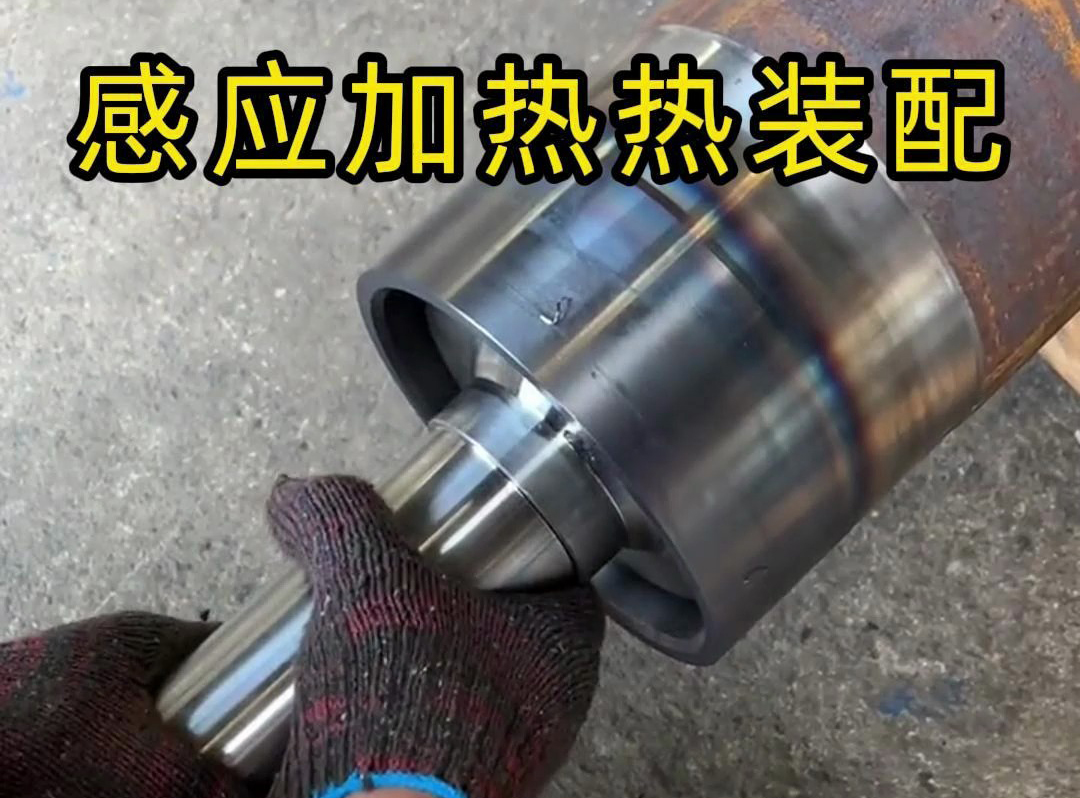

压力装配固定：在钢管热态下（保持膨胀状态），通过液压机或手动压力装置将配合件（轴或套筒）推入钢管内部，冷却后钢管收缩，依靠过盈量恢复实现紧密结合，无需额外固定即可承受轴向力与扭矩。
为确保装配精度与连接强度，高频加热热扩需精准控制以下参数：
温度过高会导致钢管过度膨胀（冷却后收缩不均）或性能下降（如超过 250℃可能引发碳钢退火），温度过低则无法消除过盈量（装配阻力大）。计算公式为：
所需加热温度 T=（过盈量 δ+ 预留间隙 Δ）/(α×D)
（α 为线膨胀系数，D 为钢管内径，Δ 为装配预留间隙，通常 0.02-0.05mm）
钢管热扩只需加热与配合件接触的局部区域（长度略长于配合件 5-10mm），避免整体加热导致的非装配区变形：
钢管热扩后需在冷却收缩前完成装配，且压力需适中（过大易损伤配合件，过小无法到位）：
| 对比项 | 高频加热热扩装配 | 冷态压装 | 烘箱整体加热热装 |
|---|
| 装配难度 | 间隙配合，压力小（≤2MPa） | 过盈配合，压力大（≥5MPa） | 加热后需快速操作，难度高 |
| 工件损伤 | 无变形、无划痕，合格率 99%+ | 钢管易瘪陷，配合件易划伤 | 整体加热导致非装配区变形 |
| 效率 | 单件加热 + 装配≤2 分钟 | 单件压装需 3-5 分钟（含定位） | 加热需 30-60 分钟，效率极低 |
| 能耗 | 单根 φ100mm 钢管耗电≈0.2 度 | 无能耗，但设备磨损大 | 烘箱加热耗电 5-10 度，能耗高 |
高频加热热扩装配在多领域展现实用价值：
机械传动：传动轴与钢管的过盈连接（如起重机伸缩臂、机床主轴），装配后可传递≥500N・m 扭矩；
液压管路：高压油管与套筒的密封装配，热扩后配合面贴合紧密，耐压≥30MPa 无泄漏；
钢结构连接：大型钢管与法兰的过盈固定，避免焊接导致的应力集中，适合振动工况（如桥梁支座）。
高频加热钢管热扩装配工艺的核心价值，在于以 “局部精准加热” 实现过盈配合的 “无损化、高效化”。相比传统工艺，它既避免了冷装的强制变形，又解决了整体加热的能耗高、效率低问题，为钢管与配合件的过盈连接提供了兼顾质量与成本的理想方案，尤其适合批量装配场景中的精度与效率要求。
