全自动中频锻造炉：金属棒料加热的智能化解决方案

全自动中频锻造炉：金属棒料加热的智能化解决方案

在金属热加工领域，棒料加热的效率与均匀性直接影响锻造质量与生产成本。全自动中频锻造炉以一体化设计、全流程自动化、多材质适配为核心优势，实现铜棒、钢棒、铝棒等金属的高效加热，为锻造企业提供 “省人工、提效率、稳质量” 的先进工艺选择。以下从设备特性、技术优势及应用场景展开解析：

一、设备架构与自动化设计

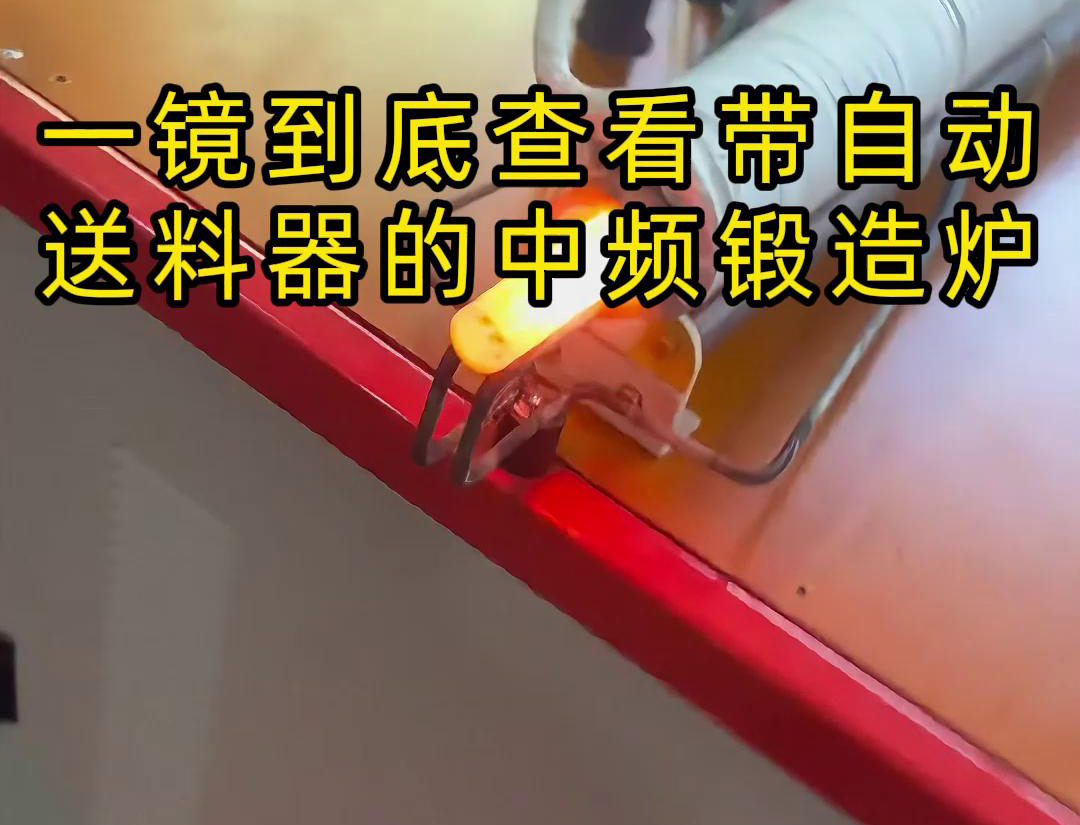

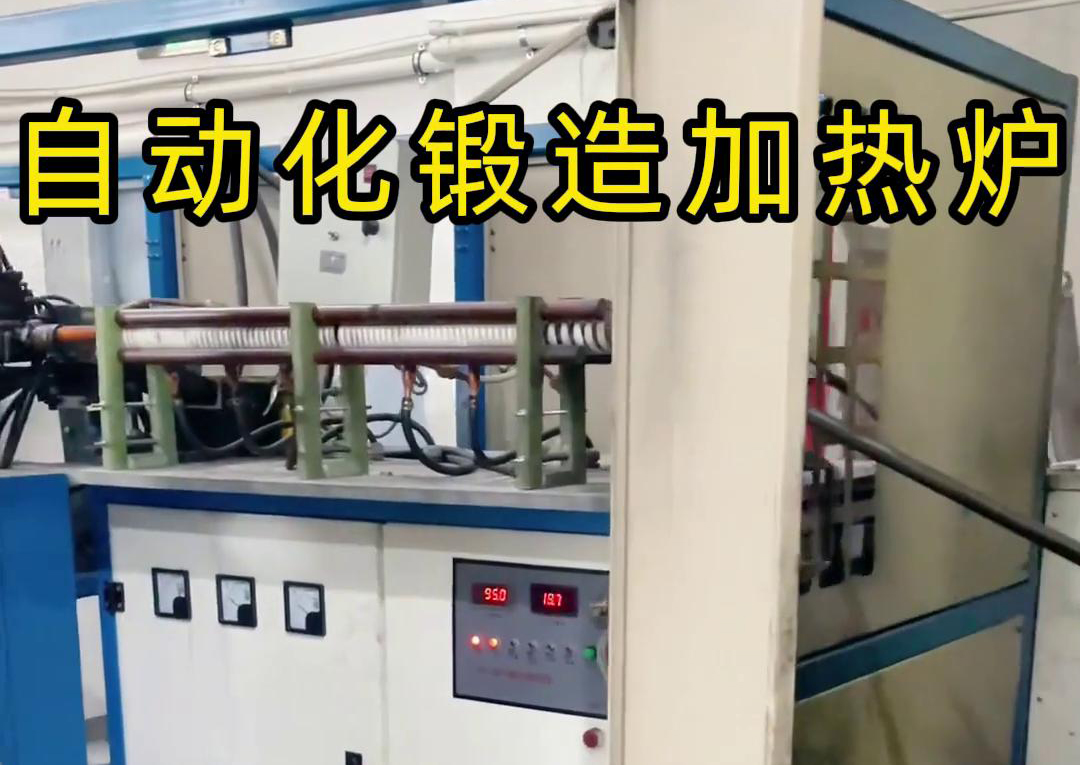

1. 全流程一体化布局

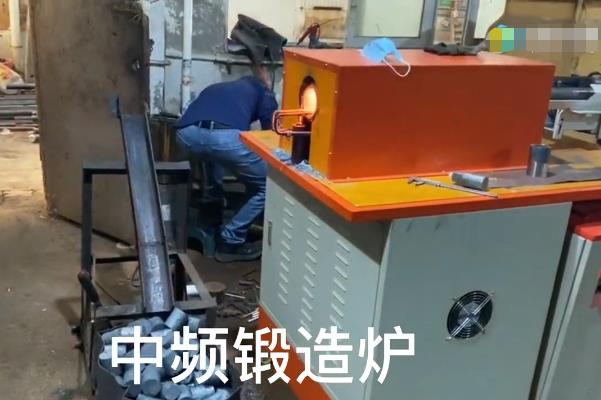

• 上料系统：
  配备振动料斗或辊道输送机，支持棒料（直径 20-200mm，长度 500-3000mm）自动排序与定向输送，兼容单根或成捆上料，上料效率≥200 根 / 小时。

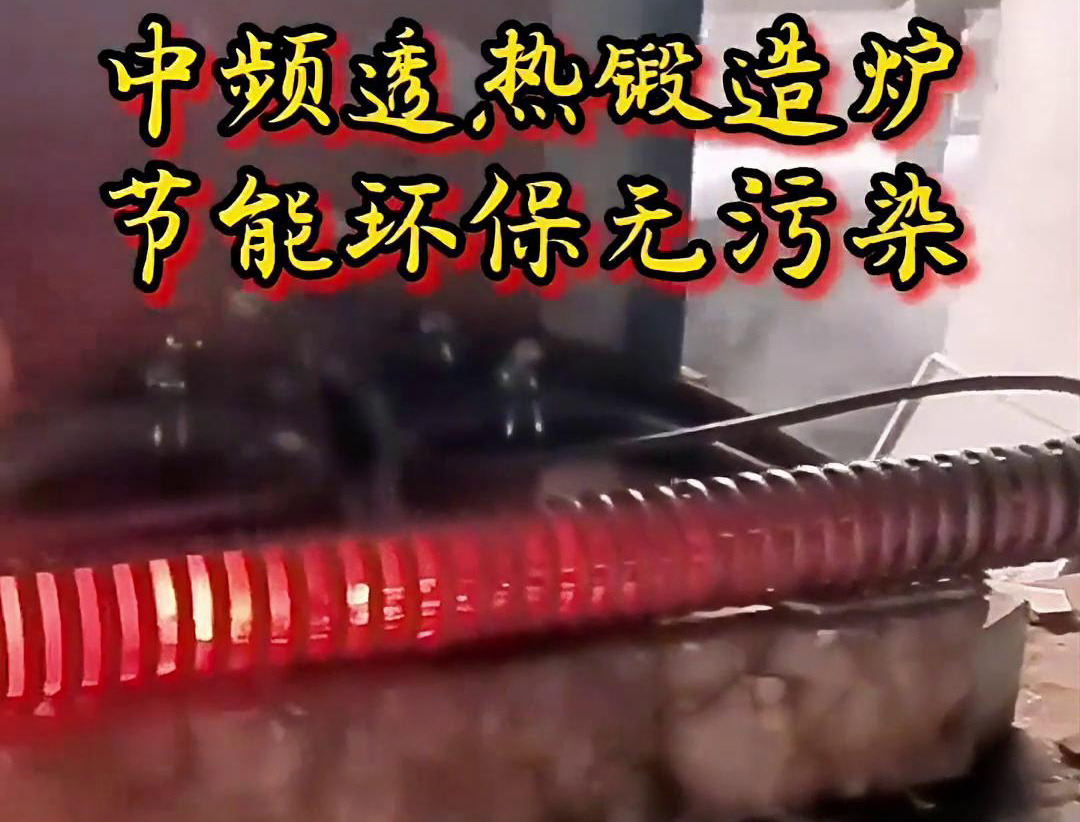

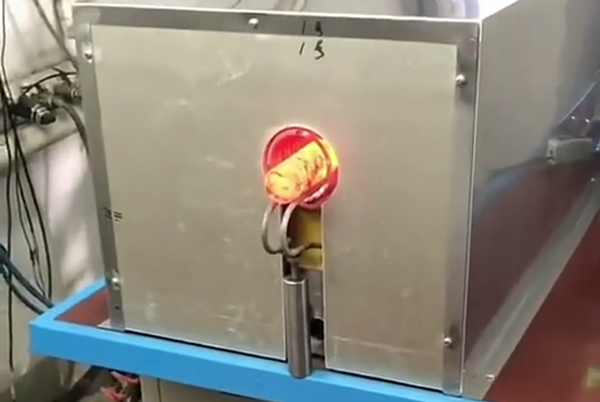

• 中频加热单元：

• 电源功率：100-1000kW，频率：1-10kHz，加热速度 50-200℃/ 分钟，可将 φ50mm 钢棒从常温加热至 1200℃仅需 8 分钟。

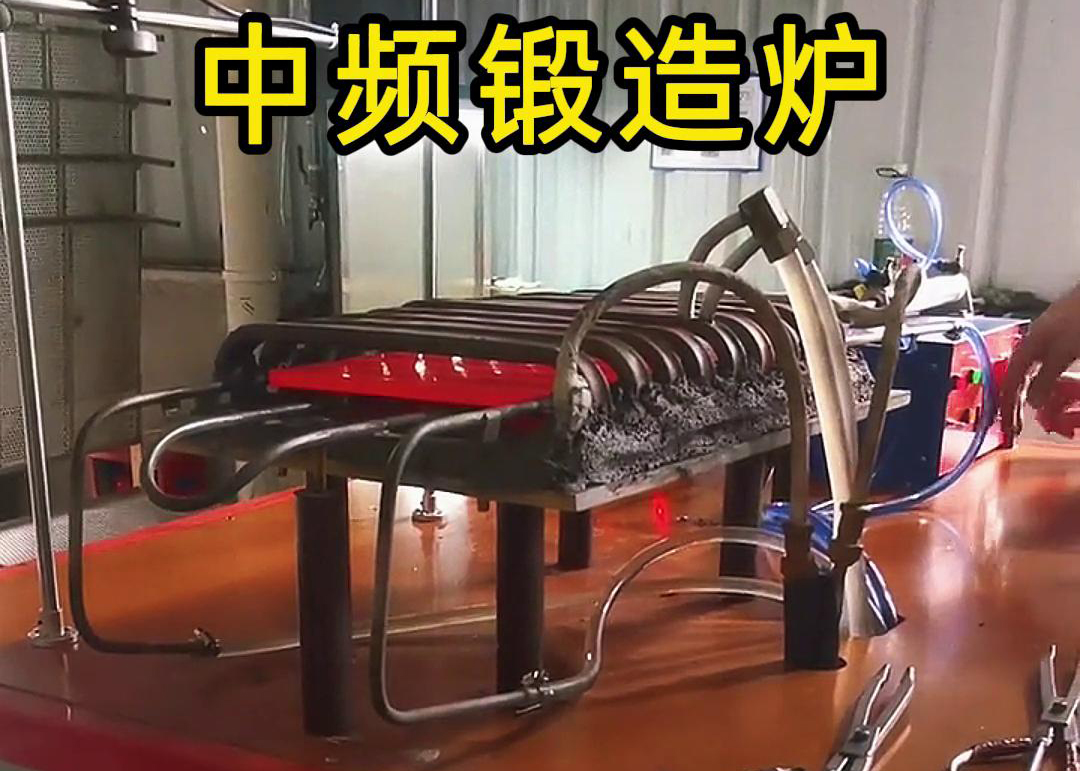

• 感应线圈采用分段式设计（3-5 段独立控温），配合红外测温闭环（精度 ±3℃），确保棒料轴向温度均匀性≤±5℃。

• 出料系统：
  机械臂或推料机构将加热后的棒料精准送至锻造工位，定位误差≤±5mm，支持与锻压机无缝联动。

2. 智能化控制系统

• PLC + 触摸屏：
  存储 200 组以上工艺参数（如材质、直径、目标温度），一键切换不同棒料加热程序，换型时间＜5 分钟。

• 数据追溯功能：
  实时记录加热温度、时间、能耗等数据，生成 PDF 报告，满足 ISO 9001 质量追溯要求。

二、多材质加热的技术适配性

1. 钢棒加热（45# 钢、20CrMnTi 等）

• 工艺要点：

• 加热温度：1100-1250℃（奥氏体化温度），频率 2-5kHz，集肤深度 3-8mm，确保心部与表面同步升温。

• 防氧化措施：通入氮气保护（流量 5-10m³/h），氧化皮厚度≤0.1mm，较传统明火加热减少氧化损失 80%。

• 应用场景：
  汽车齿轮坯料、轴承套圈等锻造，加热效率较燃煤炉提升 3 倍，能耗降低 40%。

2. 铜棒加热（紫铜 T2、黄铜 H62 等）

• 技术优势：

• 低频加热（1-2kHz）提升透热深度，φ80mm 铜棒加热至 850℃（热锻温度）仅需 6 分钟，心表温差≤10℃。

• 非接触式加热避免铜材与火焰接触产生 “氢脆”，锻件延伸率提升至 35%（传统工艺 28%）。

• 典型应用：
  卫浴五金、电机铜端环等精密锻造，良品率从 85% 提升至 98%。

3. 铝棒加热（6061、7075 等铝合金）

• 工艺挑战与突破：

• 铝合金熔点低（600℃左右），易过烧，采用 “阶梯式加热”（先以 60% 功率预热至 400℃，再以 100% 功率加热至 550℃），加热时间≤5 分钟。

• 红外测温实时监控表面温度，避免局部过热导致晶粒粗大（晶粒度控制在 5 级以上）。

• 应用效果：
  航空航天铝合金锻件加热，氧化膜厚度＜5μm，锻件力学性能达标率 100%。

三、对比传统加热工艺的核心优势

四、实际应用案例：效率与成本双优化

1. 汽车零部件锻造厂

• 场景：年产 20 万件齿轮坯（φ80mm×300mm，材质 20CrMnTi）

• 设备配置：500kW 中频炉，匹配自动上料机与六轴机器人

• 效果：

• 加热时间从 40 分钟 / 根降至 10 分钟 / 根，产能提升 4 倍；

• 人工成本年节约 36 万元（减少 4 名操作工）；

• 氧化皮损失从 2% 降至 0.3%，年节约钢材 60 吨。

2. 铜制品加工厂

• 痛点：传统燃气炉加热铜棒氧化严重，锻件表面需酸洗，污染大

• 解决方案：

• 采用 300kW 中频炉，氮气保护加热；

• 锻件直接进入模锻工序，省去酸洗环节

• 效益：

• 环保处理成本下降 70%，符合当地 VOCs 排放新规；

• 生产周期缩短 20%，年增产值超 200 万元。

3. 航空航天锻造车间

• 需求：铝合金锻件加热精度要求 ±3℃，批次稳定性高

• 设备价值：

• 多段控温线圈配合 AI 算法，自动修正加热曲线，批次温差≤±2℃；

• 全流程数据追溯，满足 AS9100 航空航天质量管理体系要求。

五、设备选型与配置建议

1. 功率与频率匹配表

2. 关键附件配置

• 除磷装置：加热后自动去除氧化皮，锻件表面粗糙度 Ra≤12.5μm，减少后续加工量。

• 余热回收系统：将冷却水循环热量用于车间供暖，综合能效提升至 92%，年节约标煤 50 吨以上。

六、维护与可持续性

1. 预防性维护计划

• 线圈检查：每周用内窥镜检查线圈内壁腐蚀情况，每年进行耐压测试（水压 0.6MPa，保压 30 分钟）。

• 电容器组：每季度检测电容值衰减率（≤5%），确保电源效率稳定。

• 传动系统：每月润滑辊道轴承，确保输送速度误差＜±1%。

2. 绿色制造实践

• 节能模式：设备闲置时自动进入休眠状态，待机功率＜5kW，较传统设备降低待机能耗 90%。

• 废热利用：配套热交换器将冷却余热转化为生活热水，年减排二氧化碳约 200 吨。

七、结论：自动化锻造加热的未来标杆
