五金机械刀具（如铣刀、钻头、丝锥、剪刀片等）需通过淬火热处理实现 “刃口高硬度（HRC55-62）+ 刀体一定韧性” 的性能组合，超高频淬火机（频率 500kHz-2MHz）凭借 “超浅硬化层（0.1-1mm）+ 精准局部加热” 特性，成为刀具淬火的理想选择，尤其适配刃口锋利、精度要求高的中小型刀具。
刀具的核心受力区是刃口（厚度通常 0.1-2mm），需极高硬度抵抗磨损，而刀体（柄部、刀身）需保持韧性避免断裂。超高频淬火通过以下特性精准匹配这一需求：
超高频电流（500kHz-2MHz）的趋肤效应极强，能量集中在刀具表层 0.1-1mm（刃口区域），实现：
传统高频（10-100kHz）硬化层较深（1-3mm），易导致刀体脆性增加（如钻头柄部淬火后易折断），而超高频完美解决 “刃口硬、刀体韧” 的分化需求。
刀具刃口（如铣刀齿刃、钻头螺旋槽）形状复杂且精度要求高（如刃口跳动≤0.01mm），超高频淬火通过：

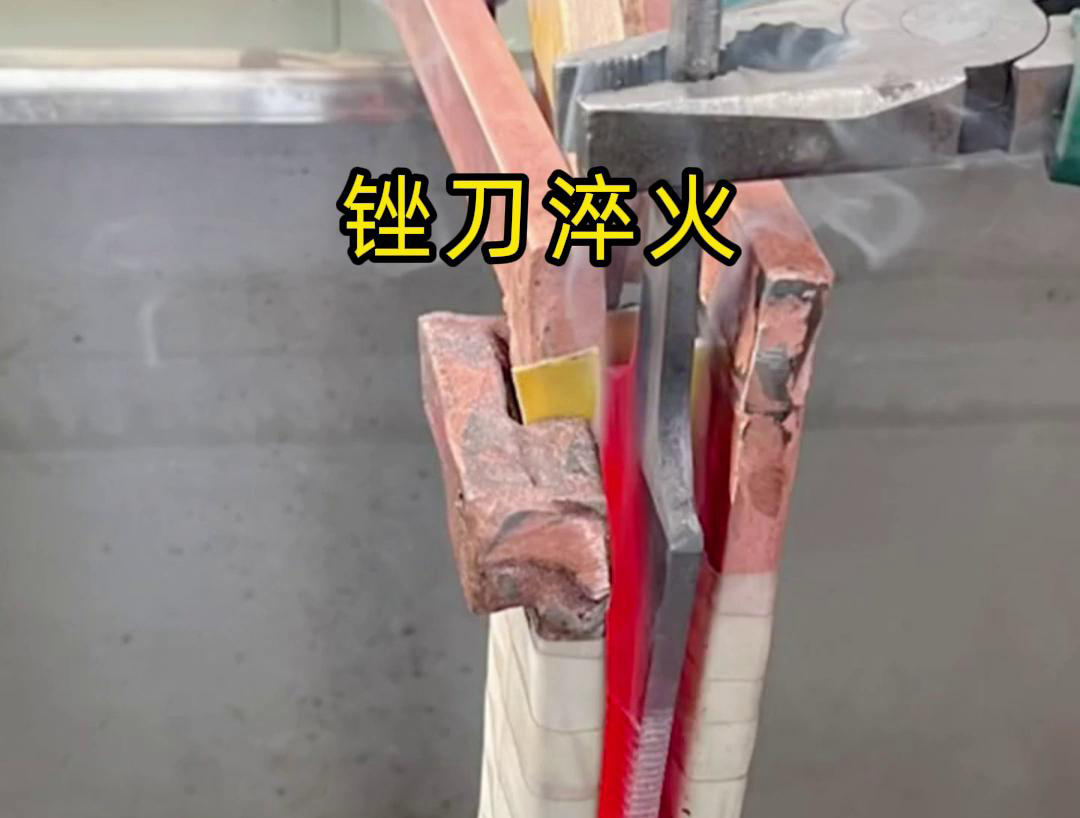

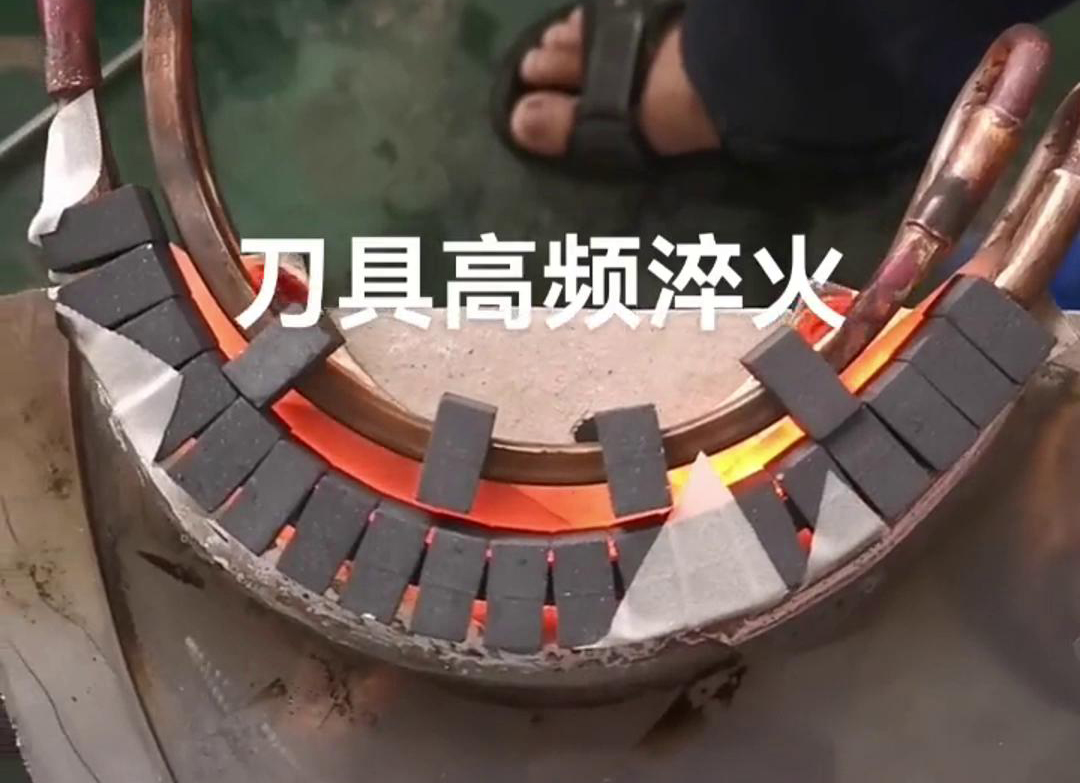

超高频淬火机几乎覆盖所有中小型五金机械刀具，尤其在精密刀具处理中优势显著：
工艺重点：强化刃口及附近 1-2mm 区域，确保切削时耐磨不卷刃；
效果：高速钢铣刀刃口硬度达 HRC60-62，切削 45# 钢时寿命较未淬火提升 3-5 倍，刃口崩裂率从 15% 降至 2% 以下；
关键参数：频率 1-2MHz，加热时间 0.8-1.5 秒，冷却采用喷雾（避免水流冲击导致刃口变形）。

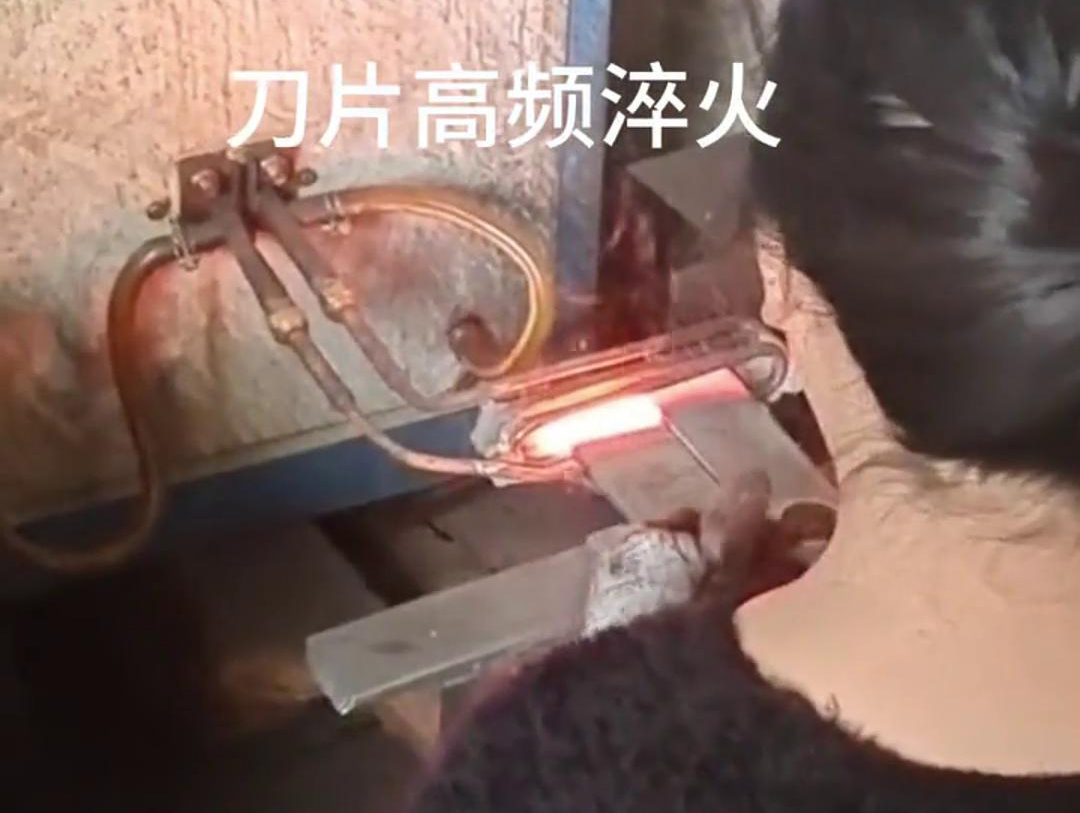

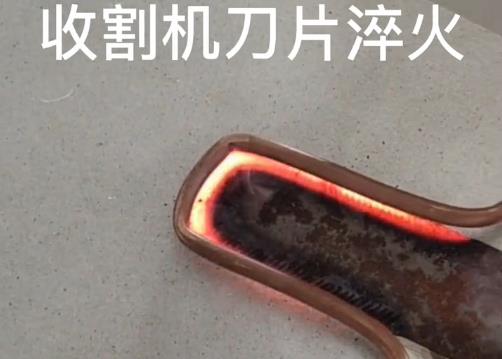

工艺重点：刃口直线度保持（误差≤0.02mm/m），硬度均匀（偏差≤±1HRC）；
效果：不锈钢剪刀片经超高频淬火后，刃口硬度 HRC55-58，剪切 2mm 厚钢板时刃口磨损量≤0.01mm/1000 次，较普通淬火延长寿命 2 倍；
关键参数：频率 500kHz-1MHz，线圈沿刃口直线移动加热（速度 5-10mm/s），确保长度方向温度一致。
| 刀具类型 | 超高频淬火机（500kHz-2MHz） | 高频淬火机（10-500kHz） | 中频淬火机（1-10kHz） |
|---|
| 硬化层深度 | 0.1-1mm（适合刃口薄层强化） | 0.5-3mm（适合中小型刀具整体硬化） | 2-5mm（适合大型刀具或刀体硬化） |
| 刃口精度影响 | 热变形≤0.005mm，无氧化 | 热变形≤0.01mm，轻微氧化 | 热变形≥0.02mm，需二次磨削 |
| 适用刀具尺寸 | 小型精密刀具（刃口≤50mm） | 中小型刀具（刃口≤200mm） | 大型刀具（刃口≥200mm） |
超高频淬火机对刀具处理的核心优势，在于 “以最小的热影响区实现最精准的刃口强化”—— 既保证刃口足够硬（耐磨），又不损伤刀体韧性（抗冲击），同时完美保留刀具的原始精度（无需二次加工）。对于五金机械刀具这种 “以刃口性能为核心” 的零件，超高频淬火几乎是 “量身定制” 的热处理方案，其效率（单件处理时间≤2 秒）与质量（合格率≥99%）的双重优势，使其成为现代刀具制造中不可或缺的关键工艺设备。
粤公网安备 44190002003728号
