在钻头生产工厂，矿山钻头的合金焊接质量直接决定产品在高冲击、强磨损工况下的使用寿命。高频感应加热技术凭借稳定可靠的性能，已成为硬质合金齿焊接的核心工艺，为生产效率与产品质量提升提供了有效解决方案。

高频感应加热技术基于电磁感应原理，当高频电流通过特制感应线圈时，产生交变磁场使硬质合金齿与钻头基体接触面快速产生涡流热。工厂选用 30-80KHz 频段的高频焊机，可将趋肤深度精确控制在 0.1-0.3mm，确保热量集中于焊接区域，避免基体过热变形。实际生产中，针对直径 150mm 的矿山钻头，单颗硬质合金齿焊接仅需 8-12 秒，较传统火焰焊接效率提升近 3 倍。

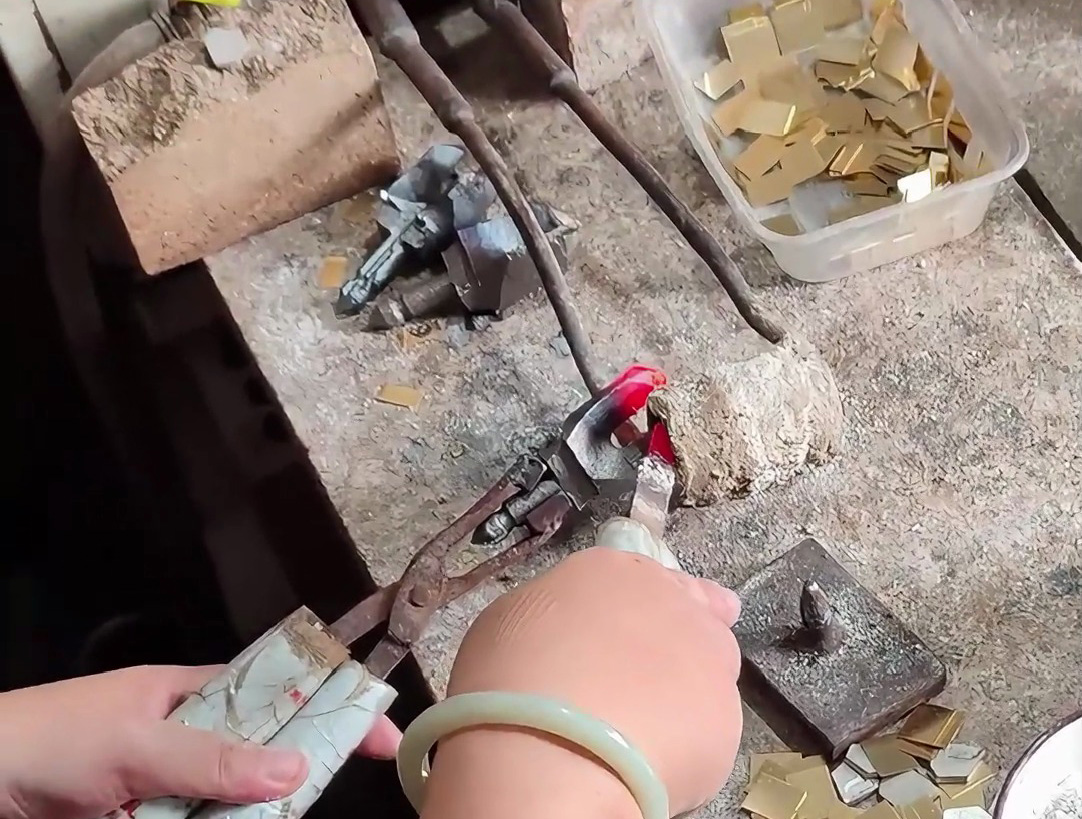

工艺实施方面，工厂建立标准化作业流程：先对钻头基体与合金齿进行喷砂除油预处理，采用银基钎料（BAg45CuZn）预置焊接界面；将工件固定于工装夹具后，感应线圈精准定位至焊接点，启动设备后高频电流迅速将局部温度升至 780-820℃，使钎料快速熔融；焊接完成后，通过风冷系统将工件温度在 30 秒内降至 100℃以下，减少热应力影响。经金相检测，焊接界面形成均匀的金属间化合物层，厚度控制在 0.05-0.1mm，保证结合强度。

生产数据显示，该技术应用后，矿山钻头焊接一次合格率从 82% 提升至 96%，单件生产耗时缩短 40%。某矿区实测反馈，采用高频感应焊接的钻头平均进尺量提高 25%，异常崩齿故障率下降 60%，有效降低了客户使用成本。设备的可重复性优势，使不同批次产品焊接参数保持高度一致，降低工艺波动风险。

在设备维护层面，工厂制定每周巡检制度，重点监测感应线圈水路流量（≥8L/min）与高频电源 IGBT 模块温度（≤75℃），确保设备长期稳定运行。同时，通过调整线圈匝数与功率曲线，该技术可快速适配不同规格钻头生产，近半年已完成 5 种型号产品的工艺切换，换型时间缩短至 2 小时以内。

高频感应加热技术以其高效、精准的特性，切实解决了矿山钻头合金焊接的关键难题。从生产效率提升到产品性能优化，该技术正逐步成为钻头制造的重要工艺支撑，为满足矿山开采领域的严苛需求提供可靠保障。
