轴承内孔的电磁感应加热安装（热装配）是现代机械制造中高精度装配的核心技术之一。该工艺利用电磁感应原理实现轴承内孔的快速均匀膨胀，解决了传统冷压装配的应力损伤与人工加热的精度缺陷，尤其适用于过盈配合的精密轴承安装。以下从原理、优势、流程及应用场景展开详细解析：

一、核心原理：电磁感应与热膨胀的精准协同

1. 电磁感应加热机制

• 交变磁场激发涡流：感应线圈通入中频或高频电流（频率范围 1-400kHz），产生交变磁场穿透轴承内孔壁；

• 涡流生热效应：轴承金属（如 GCr15 轴承钢）内产生感应涡流，电能转化为热能，使内孔表面快速升温（加热速度可达 50-200℃/ 分钟）；

• 集肤效应控制深度：通过调节频率控制加热深度（频率越高，热量越集中于表面），例如：

• 高频（200kHz）适用于薄壁轴承（壁厚＜5mm），加热深度 0.5-1mm；

• 中频（5kHz）适用于厚壁轴承（壁厚＞10mm），加热深度 3-5mm。

2. 热膨胀精准计算

• 线膨胀公式：$\Delta D=D\times \alpha \times \Delta T$
  其中：

• $\Delta D$ 为内孔膨胀量（mm），

• $D$ 为轴承内孔直径（mm），

• $\alpha$ 为材料线膨胀系数（轴承钢约为 11×10⁻⁶/℃），

• $\Delta T$ 为温升（℃）。

• 目标温度设定：
  例：安装过盈量 0.05mm 的 φ100mm 轴承，需温升：
  即轴承从室温 20℃加热至 65℃即可满足装配需求。

二、工艺优势：颠覆传统装配的核心突破

1. 效率跃升

• 极速加热：φ100mm 轴承内孔加热至 65℃仅需 30-60 秒，较烘箱加热（需 30 分钟）效率提升 30 倍以上；

• 流水线适配：集成自动上下料机械手臂，单工位每小时可完成 80-120 件轴承装配，适合大规模生产。

2. 精度保障

• 温度均匀性：周向温差≤3℃，避免传统火焰加热的局部过热，内孔膨胀均匀性误差≤0.005mm；

• 无应力装配：膨胀量精准匹配过盈量，装配过程无敲击应力，轴承游隙变化≤5%，保持原始精度。

3. 安全与节能

• 无明火作业：消除燃气泄漏风险，适合洁净车间与易燃易爆环境；

• 能耗降低 70%：感应加热能效达 85%，单件轴承能耗仅 0.1-0.3kWh，较油浴加热节约 2-5kWh / 件。

4. 适用范围广

• 轴承类型：深沟球轴承、圆锥滚子轴承、圆柱滚子轴承（内径 φ20-φ500mm）；

• 材质兼容：轴承钢、不锈钢、铝合金轴承座均适用。

三、标准化操作流程

1. 预处理阶段

• 工件检查：测量轴承内孔初始尺寸，清理表面油脂与毛刺；

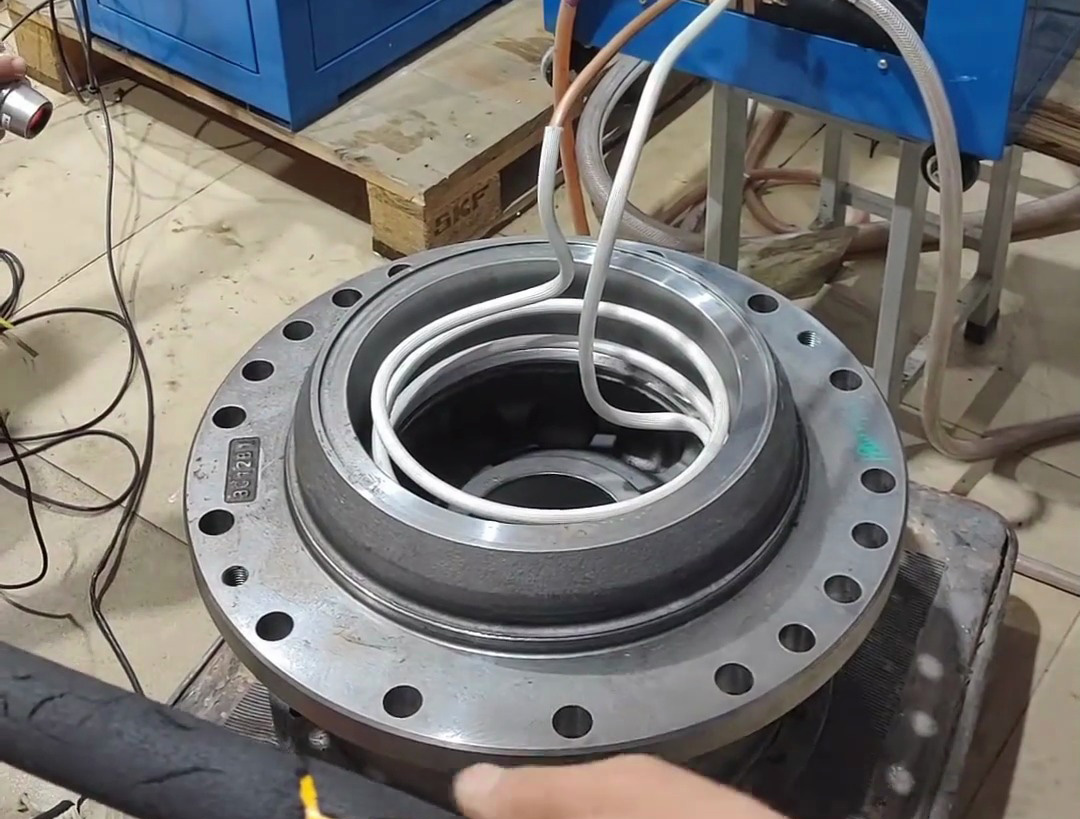

• 线圈选型：根据轴承内径选择适配感应线圈（如内径 φ80mm 选用 φ85mm 环形线圈），确保磁场均匀覆盖。

2. 加热与装配阶段

3. 冷却与检测阶段

• 自然冷却：室温下静置 5-10 分钟，轴承收缩后形成稳定过盈配合；

• 精度复检：

• 用测微仪检测内孔收缩后尺寸（与设计过盈量偏差≤±5%）；

• 转动轴承检测灵活性，噪音≤30dB（ISO 281 标准）。

四、典型应用场景

1. 汽车发动机装配

• 场景：曲轴轴承内孔热装（材质 G20CrNiMo，过盈量 0.03-0.07mm）；

• 工艺参数：频率 20kHz，功率 15kW，加热时间 40 秒，目标温度 50℃；

• 效果：装配合格率 99.8%，发动机振动值≤2.5mm/s，提升 NVH 性能。

2. 精密机床主轴装配

• 场景：高速电主轴轴承内孔热装（内径 φ150mm，过盈量 0.02mm）；

• 工艺参数：频率 5kHz，功率 30kW，加热时间 90 秒，目标温度 40℃；

• 效果：轴承径向跳动≤0.003mm，支持主轴转速达 20000rpm。

3. 大型工业设备现场维修

• 场景：矿山机械轴承内孔热装（直径 φ400mm，现场无固定产线）；

• 解决方案：便携式中频加热设备（功率 50kW，重量＜100kg），搭配可拆卸式线圈；

• 效率：单人操作，单次装配耗时＜5 分钟，较传统液压压装节省 4 小时 / 次。

五、设备选型与关键部件

1. 感应加热设备分类

2. 核心部件配置

• 感应线圈：

• 材质：紫铜管（壁厚 2-3mm），表面镀银处理；

• 结构：可拆卸式（便于大型轴承现场安装）、多匝螺旋式（增强磁场强度）。

• 温控系统：

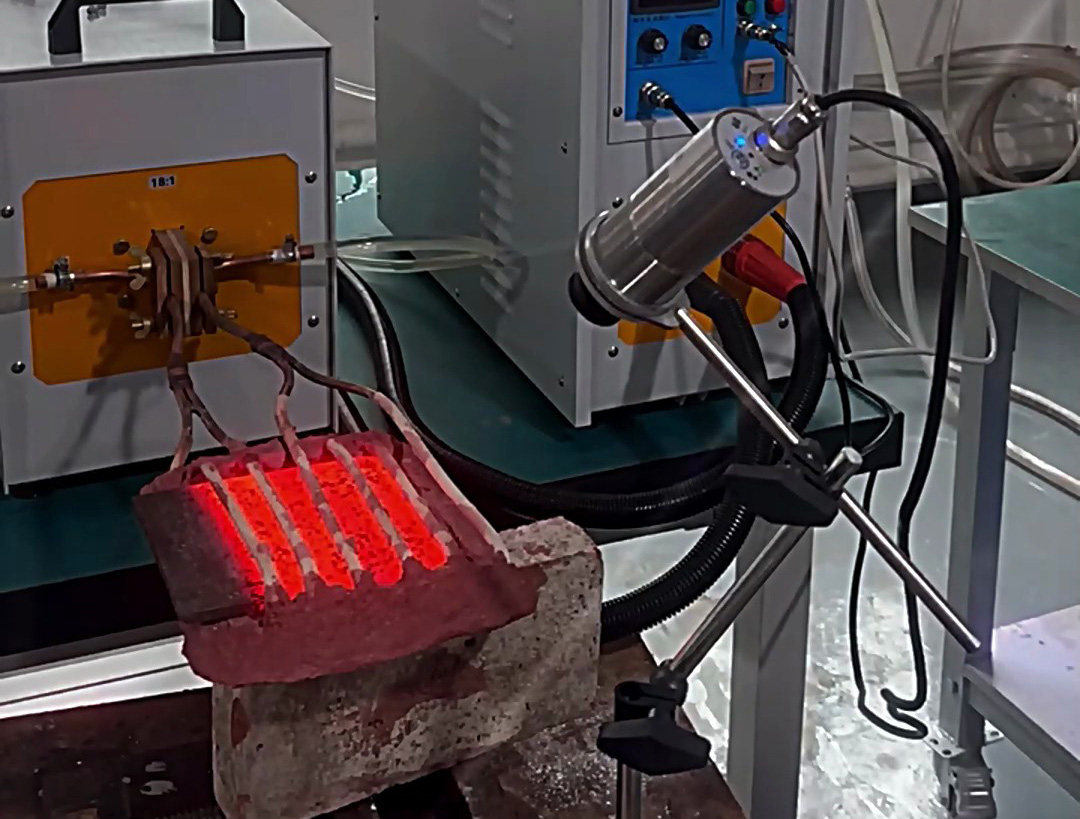

• 传感器：非接触式红外测温（响应时间＜0.1 秒）+ 接触式热电偶（精度 ±1℃）；

• 控制算法：PID 闭环调节，支持多段温度曲线（如升温 - 恒温 - 缓冷）。

六、对比传统装配工艺的劣势

七、安全操作与维护要点

1. 安全规范

• 加热时保持轴承与线圈间距≥5mm，避免短路打火；

• 佩戴防烫手套与护目镜，禁止在加热过程中触碰轴承；

• 设备接地电阻≤4Ω，防止感应电压触电。

2. 维护建议

• 线圈检查：每周清理线圈内壁氧化皮，每月用兆欧表检测绝缘电阻（≥5MΩ）；

• 频率校准：每年由专业人员校准电源输出频率，误差超过 ±3% 时需调试；

• 冷却系统：定期更换线圈冷却水（建议用去离子水），确保流速≥10L/min。

八、未来发展趋势

• 智能化集成：AI 算法自动优化加热参数，适配不同批次轴承材质差异；

• 超高频应用：开发 1MHz 以上频段设备，实现纳米级薄壁轴承（如航空轴承）的微秒级加热；

• 绿色工艺：结合废热回收系统，将加热过程中产生的余热用于车间供暖，综合能效提升至 90% 以上。
