高频感应加热设备在厚壁管材局部加热中的应用实践

在工业管材加工领域，针对特定规格管材的局部加热需求，高频感应加热设备凭借其精准控温与高效加热的特性，成为优化工艺的重要选择。以直径 40mm、壁厚 18mm 的管材局部加热测试为例，该设备在焊接预热、热装配、淬火等场景中展现出显著优势，为提升生产效率与产品质量提供了可靠支撑。

一、测试背景与设备适配性

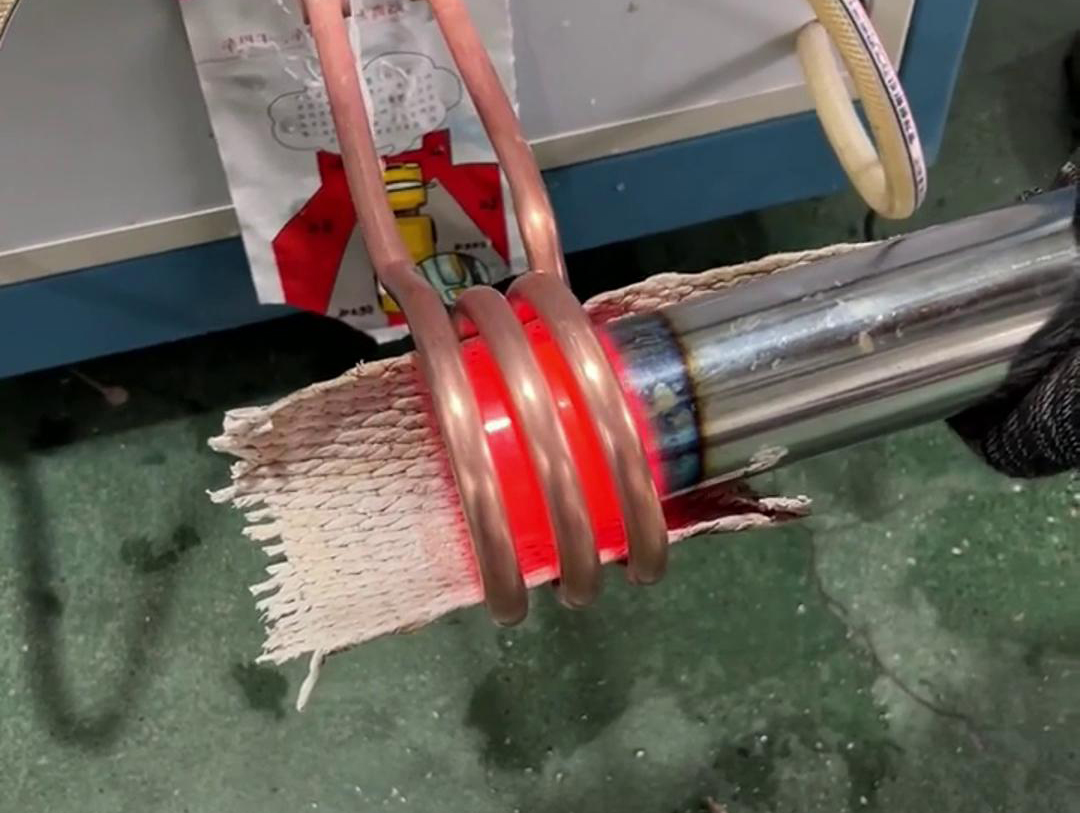

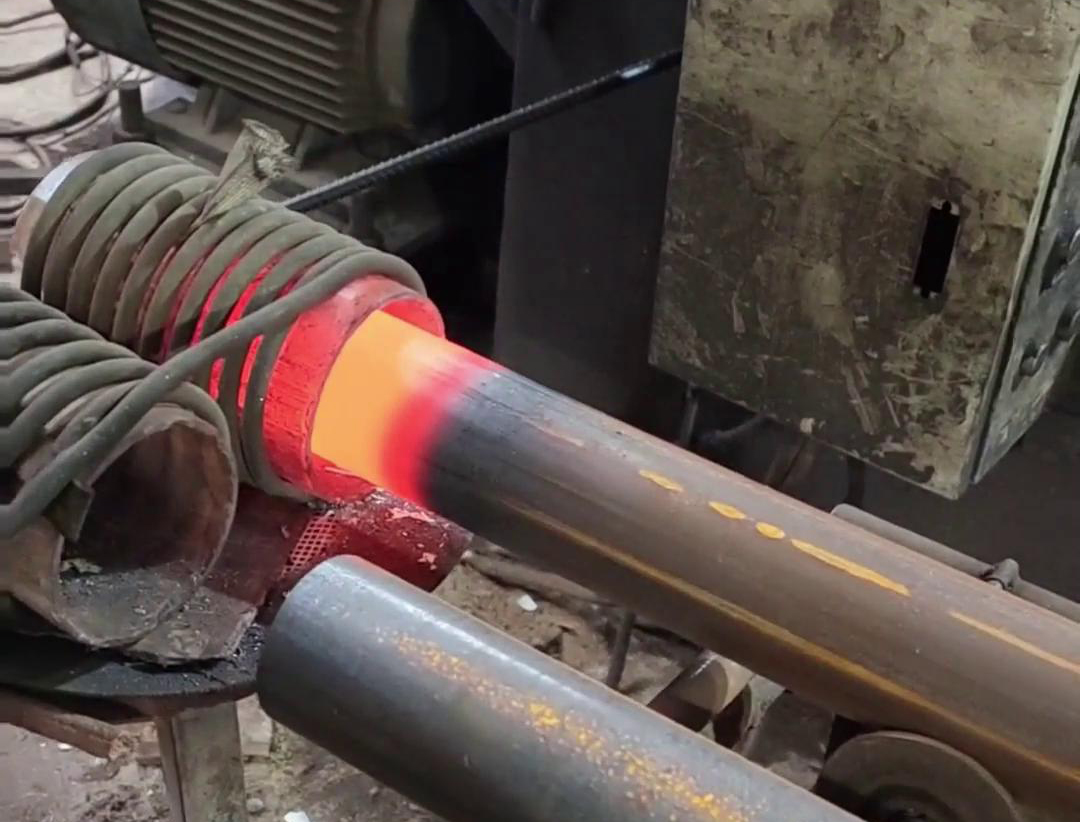

二、加热工艺与测试数据

1. 焊接预热场景

• 目标：将管材焊接部位局部加热至 200℃，为后续焊接做准备。

• 设备参数：功率 30kW，频率 20kHz，感应线圈内径 50mm（适配管材外径）。

• 加热效果：

• 速度：仅需 45 秒即可将焊接区域（长度 50mm）从室温加热至 200℃，较火焰加热效率提升 3 倍以上。

• 均匀性：通过红外热像仪检测，加热区域温差控制在 ±8℃以内，避免了局部过热导致的晶粒粗大问题。

• 后续焊接质量：采用高频预热后，焊缝熔合良好，经 X 射线探伤检测，未发现气孔、裂纹等缺陷，焊接合格率从传统工艺的 82% 提升至 96%。

2. 热装配场景

• 目标：对管材一端局部加热膨胀，实现与套管的过盈配合。

• 设备参数：功率 25kW，加热时间 60 秒，目标温度 180℃（预计膨胀量 0.15mm）。

• 装配效果：

• 加热后管材外径膨胀至 40.12mm（理论计算值 40.10mm），与套管（内径 40.05mm）配合后，冷却收缩形成 0.07mm 的过盈量，满足机械连接强度要求。

• 装配过程无需外力敲击，避免了传统冷压装配对管材表面的损伤，装配效率提升 50%。

3. 局部淬火场景

• 目标：对管材某段表面进行淬火，提升硬度至 HRC45-50。

• 设备参数：功率 40kW，加热时间 20 秒（奥氏体化温度 850℃），随即喷水冷却。

• 性能检测：

• 淬火层深度达 2.5mm，表面硬度均匀（HRC48±2），较传统盐浴淬火工艺效率提升 60%。

• 管材未淬火区域组织未发生变化，保持原有塑性和韧性，满足 “局部强化、整体性能均衡” 的工艺需求。

三、优势分析与行业价值

1. 效率提升

• 厚壁管材的传统加热工艺需逐段加热或整体升温，耗时长达数分钟甚至数十分钟，而高频感应加热可在1 分钟内完成局部加热，显著缩短工序时间。以某阀门企业为例，采用该设备后，单台管材热装配工时从 15 分钟降至 4 分钟，单日产能提升近 3 倍。

2. 质量优化

• 精准控温：通过 PLC 程序与温度传感器联动，可根据管材厚度、加热区域大小动态调整功率，避免厚壁管材因热传导滞后导致的加热不足或过热。

• 减少变形：局部加热避免了管材整体受热产生的应力累积，测试中直径 40mm 管材加热后直线度误差仅为 0.03mm/m，远低于传统工艺的 0.1mm/m。

3. 成本降低

• 能耗节约：高频感应加热能效比超 85%，较火焰加热（能效比约 30%）节能 60% 以上。以年加热 10 万次计算，可节省电费约 12 万元。

• 人工精简：设备操作界面智能化，普通工人经 1 小时培训即可上岗，减少对熟练技工的依赖，人力成本降低 40%。

四、工艺扩展与注意事项

1. 适用范围扩展

• 该设备不仅适用于直径 40mm、壁厚 18mm 的管材，通过更换感应线圈与调整参数，还可覆盖直径 20-100mm、壁厚 10-30mm 的厚壁管材，支持碳钢、不锈钢、铝合金等多种材质。

2. 关键控制要点

• 线圈设计：需根据管材直径与加热长度定制感应线圈，确保磁场均匀分布，避免 “端部效应” 导致加热不均。

• 冷却系统：厚壁管材加热时需同步优化冷却方案（如循环水冷），防止设备过热影响稳定性。

五、结语
