感应加热设备IGBT电源功能部分简

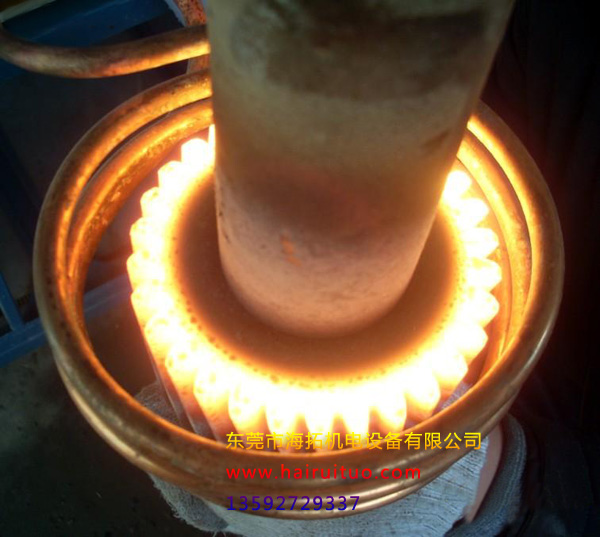

感应加热设备广泛应用于金属热处理、淬火、退火、透热、熔炼、焊接加工领域;利用在中频磁场作用下产生的感应电流引起导体自身发热而进行加热。

感应加热设备与炉式加热、燃烧加热或者电热丝加热相比,具有显著节能、非接触、速度快、工序简单、容易实现自动化等优点。

中频电源主要由整流单元、逆变单元、谐振输出单元、和感应器四部分组成。其中整流单元将工频三相交流电压转换成直流电压;逆变单元电能变换成为几千至上百千赫兹的中频电能;谐振输出单元一端连接逆变器,另一端连接感应器,经隔离和阻抗匹配,通过谐振的方法在感应器中产生强大的中频电流。加热时,感应器在工件中感生中频电流,因此导体迅速被加热。



早期的感应加热设备中,逆变单元所需的高频逆变器件决定了装置的形式,它经历了从电子管、晶闸管到目前普遍采用IGBT 的发展历程。

在目前主流的IGBT感应加热设备中,仍有较多的电路和结构方式差异。从整流单元看有可控整流方式和不可控整流方式;从逆变单元看有脉宽调制逆变方式和斩波调压逆变方式;从谐振输出单元看有并联谐振方式和串联谐振方式。各种电路和结构方式在效率、功率因数、可靠性等性能上各有差异。
