45号钢淬火热处理工艺

 45号钢淬火是钢的热处理过程中最常见的一种工艺，淬火能够让金属表面的硬度等性能等到提高，下面海拓机电带大家一起来了解一下45号钢淬火的淬火热处理工艺，感兴趣的朋友一起进来看看吧。

  1.1 预备热处理

  45号钢锻轧件通常情况下不进行退火处理，其原因有二：

  一是，退火时间如果过长，很容易产生铁素体集聚，导致组织不均匀现象;.

  二是，因为45号钢锻轧件作退火处理周期较长，导致生产效率较低。45号钢预备热处理一般采用高温回火与正火。45号钢锻轧件通常控制在724℃以内，这样不但不产生结晶过程，同时能够降低其内应力，硬度大大降低，易于下一步的切削加工工艺

  1.2 低温球化退火

  低温球化退火是把工件加热到共析转变温度Acl以下进行保温，然后缓冷冷却，从而获得球化组织的热处理方法，5号钢锻轧件的温度在接近724℃时，要进行长时间保温阶段，这样片状球光体就会发生转变，成为球状珠光体，其硬度在145HB之内，其强韧性较好，为冷挤压奠定了基础。

  1.3.淬火

  45号钢的淬火就是将钢加热到Ac3(亚共析钢)或Ac1(过共析钢)以上温度，经过保温后置人各种不同的冷却介质中(V冷应大于V临)，以获得马氏体组织。由于45号钢的奥氏体稳定性相对较差，因此为获得高硬度的马氏体组织需要对其加热后快速进行淬火冷却。45号钢具有良好的导热性，在淬火时，可以直接人炉，不需要预热，根据工件的相关技术要求来选择温度的高低，一般加热温度控制在860℃一820℃之间。

  1.4临界温度淬火

  大量实验表明，45号钢处于780℃临界温度进行淬火时，能够获取极细小的奥氏体晶粒，使其韧性大大提高，同时也显著降低了裂纹敏感性。一些截面尺寸相差悬殊的工件，在淬火时容易产生裂纹，而对其进行临界温度淬火处理时，可以大大降低产生裂纹的概率。

  1.5高频淬火

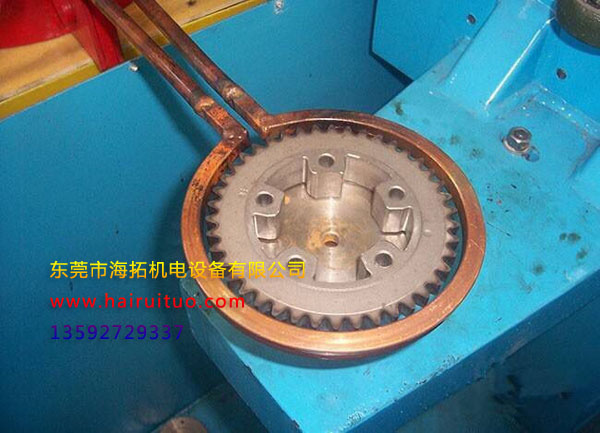

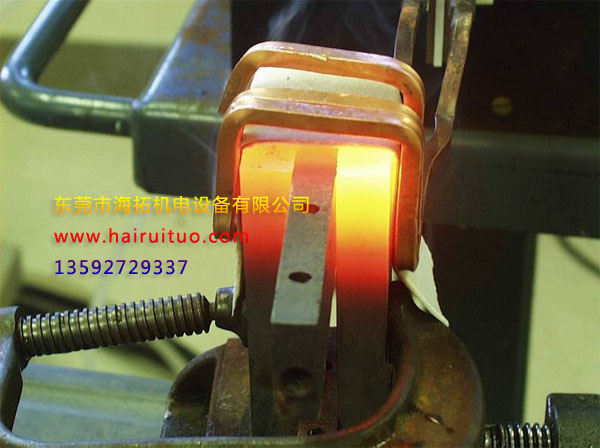

  高频淬火是通过感应加热设备，对工件进行感应加热，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。高频加热速度控制范围在200—1 000℃，s之间时，其临界温度也对应升高，因此，故45号钢锻件的淬火加热温度在880。920℃之间，一般较其他类型的钢高大约80——1000℃有时更高一些。这样45号钢在高频淬火被加热的速度很快，其组织细小，应力增加，能够使锻件达到62-66 HRC的硬度，具有了高耐磨性，强疲劳抗力以及较小的缺口敏感性的特点。


  以上就是海拓机电为大家讲解的有关45号钢淬火的淬火热处理工艺的相关内容，如果你有更多优秀的文章可以一起分享给大家哦。
