小型中频感应熔炼炉-调节抗干扰调节过程

发布时间:2021-07-07 已经有1人查过此文章 返回感应熔炼列表

小型中频感应熔炼炉系统的抗干扰调节过程假设该装置正在运行,并将冷料投入炉内。这样会干扰系统,从而导致等效阻抗降低,负载电压降低,电压反馈信号降低,电压调节器输入端出现正偏差(设置大于反馈)。同时,电流稠节器输入端出现负偏差(电压调节器输出大干反馈),电流调节器输出按比例积分上升,整流桥可控硅控制角自动减小,整流电压U回升,保持系统电压稳定。

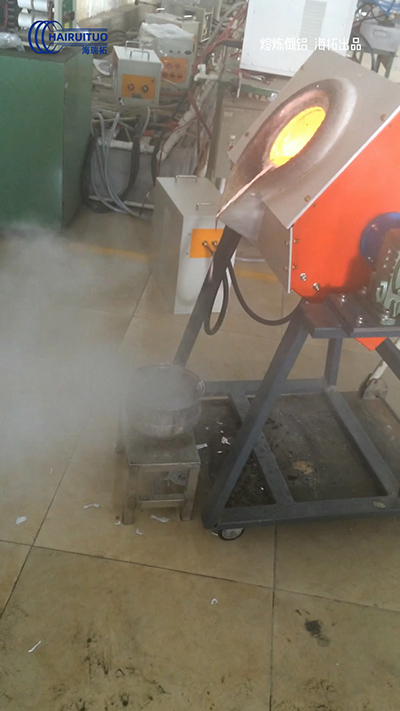

小型中频感应熔炼炉

对于小型中频感应熔炼炉的电流调节器,由于电压调节器的输入信号增加,为了消除输入端的偏差信号,要求电流反馈信号也相应增加。因此,输出电流和d最终会达到比以前更大的新的稳定状态。相反,如果干扰是由负载阻抗升高引起的,电压调节器的输入会出现负偏差,电流节器的输入会出现正偏差。调节结果是电压稳定不变,电流后稳定在较前略低的值上。

感应熔炼炉

小型中频感应熔炼炉中频装置带载(满炉)启动工作过程。如果是空载(空炉)启动,由于感应器中没有加热的物体,早期出现的大电感反射电阻极小,所以负载等效阻抗很大。启动后,电压电流沿OE线变化,E点为空载运行点,负载电压达到额定值,电流很小。从启动到加料,工作点将从E移动到D移动到C。当加入冷料时,有可能向B点移动,然后,随着炉料温度的升高,工作点由B返回C,甚至向D移动。同前调整过程。
