小型熔炼炉-可电流调整

发布时间:2021-05-12 已经有1人查过此文章 返回感应熔炼列表

小型熔炼炉整流电路的负荷调整分为小电流调整和大电流调整两个阶段进行,在小电流、满电压调整的基础上进行大电流调整。

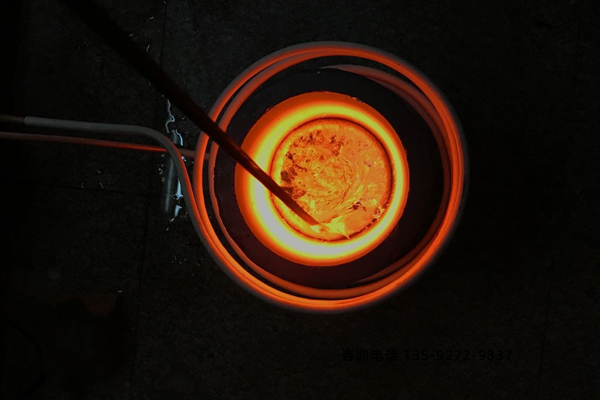

小型熔炼炉

通电调整前,切断直流平波电抗器Ld和逆变桥的连接铜排,切断Ld后连接的预磁化对于380V交流工作频率输入的小型熔炼炉,在Ld后连接约250fl的板形电阻RL或连接到3只500w的白炽灯泡,在调整流电路用的负荷的同时,将逆变控制电路印刷板从电路中路调整时的连接打开现在的泵,调整小型熔炼炉的进水阀,使冷却水压表的读数为0.06.0.IMPa调整冷却水压力继电器的接点动作调整螺钉,调整其接点

小型熔炼炉设备

关闭控制电源开关,检查小型熔炼炉控制部分的表示指示或LED显示是否符合要求。关闭主接触器,调节功率电位器(一般设置在柜门上),直流电压逐渐上升到高值。用示波器观测RL上的直流电压波形。正常工作波形整流电路的正常输出直流电压波形正常表明各部分电路关系正常。短时间的小电流调整可以利用原有的预磁电阻RH进行,但请注意不要使RH发热或损坏。

大电流调试前,可达到小型熔炼炉中频电源额定电流的大电阻。例如,100kW的中频电源必须接收RL12.5fl。在额定电流下,确定过电流保护动作值:仔细调整过电流确定电位器,使过电流电路动作,反复动作3次后锁定电位器值。此时,过流值实际上是额定值,在逆变电路调整时扩大其值(例如250A)。

其次,整理电流截止电路:接通电源后,在大电流下调整吼叫截止和电流反馈的电位器,将直流电流限制在额定值上,锁定该电位器的值。



在额定电流下,观察小型熔炼炉RL上的电压波形,接近整流电路晶闸管全开时的直流电压波形。改变功率调节电位器观察波形是否正常。Ld是否有异常声音,直流电压是否可以连续调节。仔细观察口=600p#附近(交流工频进线电压为380V时,直流电压为250~300V),直流电压波形是否正常。这一点很重要,因为此时晶闸管的电压上升率大,电路容易受到干扰。
