淬火机床水冷喷洒器的典型结构是什么？

淬火机床水冷喷洒器的典型结构是什么？

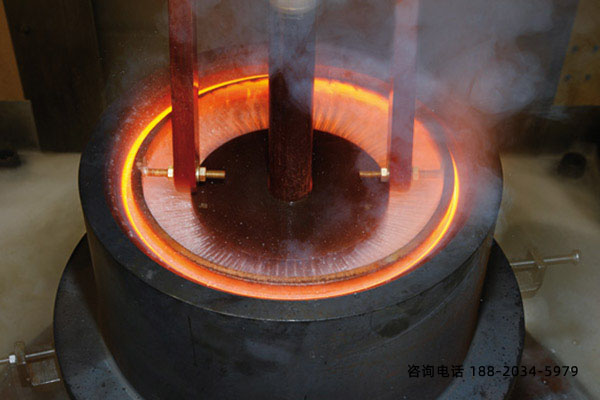

1)淬火机床塑料水冷喷洒器可用玻璃纤维板、聚四氟乙烯或玻璃布板等材料制成。这些材料可以通过机械加工制作成本体，供水管接头可以用真的吗？？？塑料喷射器常用于半轴等部件的扫描淬火。喷射孔一般为三排，直径为+2.Omm，喷射角为45。塑料水冷喷洒器一次加热有效圈作为水冷喷洒器，常用于齿轮、齿圈的感应热处理，为使喷雾均匀，进水口设计为漏斗型。

3)可调节喷雾量的水幕式喷雾环。其喷出的液体为环面，形成水幕，调节上盖，可增大或减少喷出量，该喷出环用于辊淬火。

4)无辅助喷液器的扫描淬火机床淬火传感器主要用于带法兰轴的外圆淬火，淬火区接近法兰。

5)高低压组合淬火机床水冷喷洒器。高压小流量喷嘴使工件表面快速冷却到500℃左右，高压可破坏工件表面蒸汽膜，小流量可防止喷液影响加热区域。低压大流量喷雾箱可将工件冷却到200℃左右，防止淬火。高压喷嘴的狭缝为0.5mm×15mm，多个喷雾箱有很多喷雾孔。这种高低压纽合喷射器可以避免托氏体的产生，获得高硬度，有效的淬火层深度也可以提高，特别适合滚珠丝杠的淬火。

6)淬火机床肩膀肩膀部分喷液环结构。轴的肩膀部分同时加热淬火时，采用一般用一般的喷雾环的情况下，在肩膀的圆角很多。

淬火机床台肩轴扫描淬火时，大直径在上方垂直扫描淬火时，大直径上的淬火液流不到小直径上。此时，小径部分会产生高温自回火。因此，该水冷喷洒器应扩大，保证小径段有足够的淬火冷却。

7)淬火机床平板式水冷喷洒器常设置在淬火机两侧，用于淬火小轴、转向节花键部分等。
