导电板的结构与感应加热电源的效率关系很大吗?

发布时间:2021-03-18 已经有1人查过此文章 返回感应加热列表

导电板的结构与感应加热电源的效率关系很大吗?

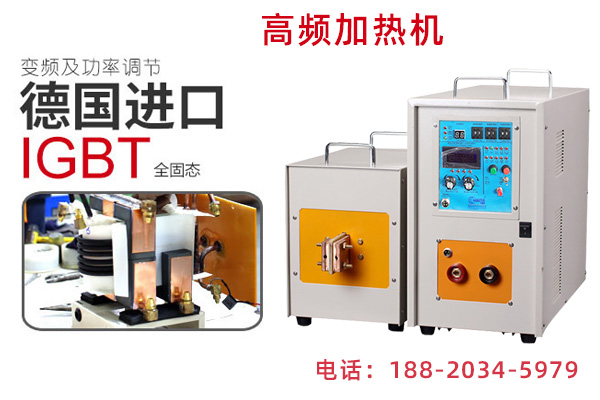

感应加热电源设备

在设计感应加热电源时,工艺人员往往会将有效圈结构放置在合适的位置。但导电板的设计也应该引起重视,因为导电板的结构与感应加热电源的效率有很大关系。

感应加热电源车间

导电板的宽度宜宽宜窄,这样可以减少损耗。

二、导电板的长度宜短不宜长,只要不影响夹具的位置和淬火机床的中心,越短越好,一般100~250mm。如确实需要,可在感应加热电源和淬火变压器之间加一过渡导电板或快换夹。

感应加热电源厂

三、在导电板的两个板之间有一个电感,电感随着两板间隙的增大而增大。所以,导电板(管)应该彼此靠近,两板之间通常用1.5~2mm的聚四氟乙烯板隔开。对于承受较高电压的导电板,为了防止电弧跳动,这种绝缘板可以使导电板高5~8毫米。

四、将长管改为宽导电板(60~lOOmm),其厚度应大于1.57倍铜的电流透过人深度,电导面板可以降低阻抗,感应加热电源的加热效率将大大提高,高频感应加热电源的加热标准也将提高,即栅流降低,阳流比增加。
