中高频感应加热设备生产厂家
全国咨询热线:132-0267-0056

工艺参数对感应淬火过程中淬火变形的影响

发布时间:2020-12-25 已经有1人查过此文章 返回感应淬火列表

材料不同工艺参数对感应淬火过程中淬火变形的影响。



本试验工作在感应淬火设备厂,分三组进行,每组30件,以下仅给出M值变化统计数据的平均值。每个小组只改变一项工艺参数,其它参数相对稳定。

电感式淬火设备厂通过改变加热功率和时间改变淬火温度。当加热功率80~120kW,加热时间39s时,M值的收缩量是0.35mm;当加热功率100~135kW,加热时间延长到40s时,M值的收缩量是0.25mm。结果表明,随着淬火温度的升高,M值的收缩率也随之降低。

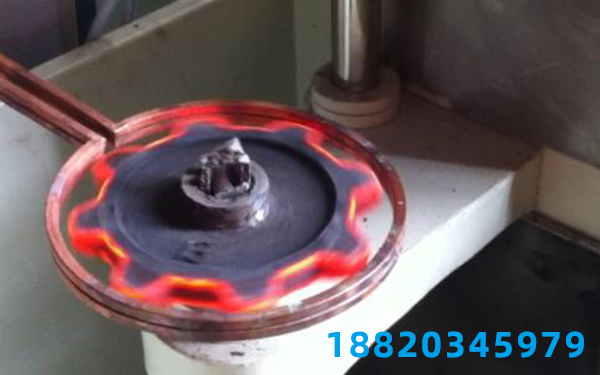

感应淬火设备

感应淬火设备厂通过改变淬火液(PVA)浓度来改变淬火冷却速率。在浓度为0.4%时,M值的收缩量为0.32mm;在浓度为0.9%时,M值的收缩量为0.20mm。结果表明,随着冷却速率的降低,M值的收缩率也随之降低。

感应淬火设备打样

感应淬火设备厂通过改变喷射时间来控制自回火温度。在喷液时间为23s时,自回火温度在250℃左右,在喷液时间为25s时,自回火温度在250℃左右,在喷液冷却到室温时,自回火温度在25s左右,在喷液冷却到0.32mm时,自回火温度在230℃左右,在喷液冷却到室温时,M值在0.32mm左右。


中频感应淬火设备-3Cr2W8V钢淬火

高频感应淬火设备淬火液的合理浓度值

海拓是如何操作高频感应淬火设备的?

表面感应淬火设备全过程中的溫度遍布

高频感应淬火设备进行局部加热时需要注意产品定位

中频感应淬火设备-PLC、工控电脑全自动控制
