高频淬火机对活塞环热处理后,加工成品尺寸

在淬火机上加热活塞环时，为了卡在接触点上，活塞环本身已有20~30毫米的开口，以方便加热。接点材料采用紫铜制成。电连接点为两块(电源为单相)，内为中空的电连接点，便于进出水冷却电连接点，以防烧坏电连接点。

活塞环淬火机热处理后，加工成成品尺寸。

②机械加工，磨床，把活塞环的两面(平面)打磨成成品尺寸，打磨，磨光。

B机械加工，将活塞环的内径和外径(内径和外径)按成品尺寸加工。全部用专用工具进行机械加工。

c待用的活塞环成品。为了保证活塞环的质量，高频淬火机制造商对其活塞环内部的每一个活塞环都进行了电阻加热试验。在高频淬火机上，首先将单根(单根)活塞环用电阻加热器加热到800~850℃。

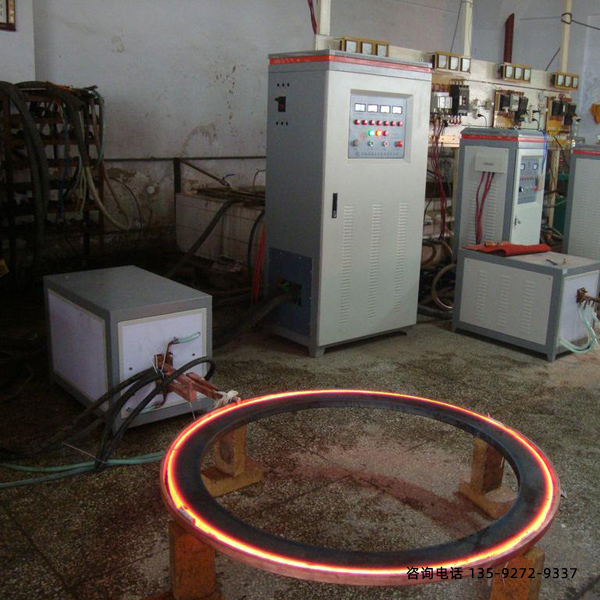

将活塞环卡安装在接触点后，对其进行通电电阻加热0.5~Imin，活塞环自身温度逐渐升高，高频淬火机的制造厂家在加热过程中，若温度不均匀上升，其中某一部位的温度上升速度特别快，则该部位肯定有铸造疵点、缺陷，如砂眼、气孔等，活塞环温度逐渐升高，直到活塞环出现红色，即达到规定温度。使用这个特性可以对铸造过程中产生的废料进行预检。经高频淬火机厂确认，每个活塞环均无材料缺陷，保证了产品质量。

一种电阻式加热器；二种电压表；三种安培计；四种接触器；五种活塞环；六种防火垫；七种工作台。

材料采用HT21-40材料(C421-40)，在尺寸上各有不同，高频淬火机的制造商基本上采用相同的热处理方法。
