海拓(海瑞拓)中高频淬火机床用途

发布时间:2019-08-21 已经有1人查过此文章 返回行业新闻列表


东莞海拓机电设备有限公司生产的淬火机床,按电源分类区分有中频淬火机床与高频淬火机床。按结构样式区分为卧式淬火机床、立式淬火机床、机电一体化淬火机床。

中高频淬火机床,顾名思义一般指使用感应加热电源对产品工件零件进行淬火热处理工艺的特殊机床设备。具有精度高、可靠性好、省时省力等优点。必要时可以安放在生产流水上,实现数控自动化生产。


企业或者个人可以根据淬火工艺需求,来选择相对应的淬火机床,对于特殊零件或特殊工艺,可根据客户加热工艺要求,设计制造专用淬火机床,一对一定向式研发与制造自动化设备,并提供解决方案,为用户提高生产效率、降低生产成本。

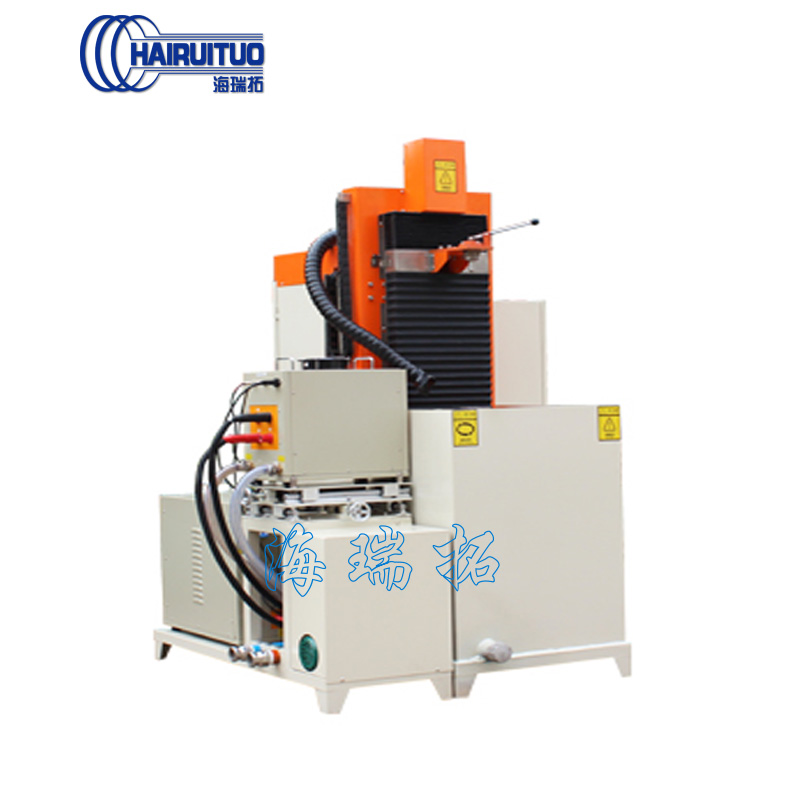

立式淬火机床

立式淬火机床


中高频数控立式淬火机床采用框架式焊接床身结构,由淬火机床与感应加热电源配合,双层精密工作台,上工作台移动,该机床上工作台移动采用滚珠丝杠传动,步进电机驱动,移动速度无级可调,零件旋转采用变频调速控制,速度无级可调。零件夹持长度可电动调整,以适应淬火零件长度的变化,便于调整。采用数控系统实现自动控制,可存储二十多种零件工艺程序。

数控立式淬火机床机床具有手动操作及全自动操作功能,适用于单件及批量零件生产,广泛应用于拖拉机、汽车、工程机械、机床行业的感应热处理领域。结构合理、功能齐全、安装调试方便。

数控立式淬火机床机床具有连续淬火、同时淬火、分段连续淬火、分段同时淬火、等功能,主要供轴类(直轴、凸轮轴、曲轴、齿轮轴等)、齿轮类、套/圈/盘类、机床四杠、导轨、平面、球头等多种机械(汽车、摩托车)零件的表面热处理。

卧室淬火机床

卧式淬火机机床

中高频数控卧式淬火机床主要由淬火机床、中频电源(高频电源、超音频电源、超高频电源)、冷却装置三大部分组成;其中高频淬火机床由床身、上下装夹机构、夹紧旋转机构、淬火变压器及谐振槽路、冷却系统、淬火液循环系统、电气控制系统等组成,淬火机床一般都是单工位(小直径工件时可以采用双工位淬火机床);淬火机床从结构上有立式和卧式两大类,用户可根据淬火工艺选择淬火机床,对于特殊零件或特殊工艺,可根据加热工艺要求设计制造专用淬火机床。


卧式数控淬火机床采用卧式结构,淬火工艺为零件旋转、变压器移动连续淬火,中间设置两组V型滚轮支座,用于支撑零件,当感应器移动到支座位置时电动支座自动下降,当感应器通过后电动支座自动上升到原位。能满足淬火零件较长,重量较重等淬火要求。为了适应不同直径零件的支撑,V型支座高度位置可电动调整,升降位置通过行程开关控制。

具有连续淬火、同时淬火、分段连续淬火、分段同时淬火等功能;
采用数控系统或PLC及变频调速系统实现工件定位、扫描,并通过PLC与电源联机,实现全自动化生产;
触摸屏,不用编程,操作方便,实时显示,可存储126个程序;
体积小、重量轻、易维护,可根据客户的需求,量身订制半自动/全自动高频淬火机床。


用于轴类、盘类、销类、齿轮类等零件的感应淬火。

外圆淬火系列:对各类轴、棒、管、圆形零部件(如轴承、气门等)外圆面进行整体或局部淬火。

内圆淬火系列:对各类管材,机械零件的内圆进行整体或局部淬火,如缸套、轴套等。

端面、平面淬火系列:对机械零件的端面、平面部位进行整体或局部淬火。

异形零件淬火系列:对异形零件的某个面进行整体或局部淬火。

特大零件淬火系列:对体积大、质量重的特大零部件进行整体或局部淬火,如船用齿轮、大坝水闸道轨、大型输油管道等。

适用于批量销轴淬火,根据客户的工件尺寸及技术要求量身订做。


东莞市海拓机电设备有限公司,是国内较早研制中高频感应加热设备的生产厂家,集聚多位专业从事感应加热设备资深专家集研发、设计、生产制造、销售、服务于一体的高科技民营企业。拥有强大的技术研发团队,经验丰富,根据工件和工艺量身定制自动化感应加热成套设备,免费为客户提供个性化工艺解决方案。以及在全国各个地区较完备的售后服务体系,使我们赢得了国内众多著名企业的信赖,有为他们提供品质产品和服务的经验,欢迎到公司参观考察。
