    当前位置:海拓首页自动化感应淬火设备 》 自动化立式数控淬火机床高频热处理液压曲轴等轴类淬火

    自动化立式数控淬火机床高频热处理液压曲轴等轴类淬火

    高频淬火机床,自动化淬火机床由海拓机电设备公司于2015-03-14发布 产品热度

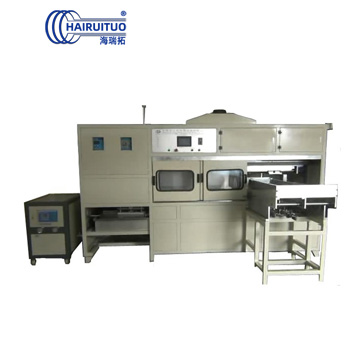

    点击查看自动化立式数控淬火机床高频热处理液压曲轴等轴类淬火大图片

    产品别名:高频淬火机床,自动化淬火机床

    产品品牌: 海瑞拓

    产品型号:自定义

    工作电压:三相380V

    振荡频率:自定义

    应用范围: 该机床具有手动操作及全自动操作功能,适用于单件及批量零件生产,广泛应用于拖拉机、汽车、工程机械、机床行业的感应热处理领域。结构合理、功能齐全、安装调试方便。 该机床具有连续淬火、同时淬火、分段连续淬火、分段同时淬火、等功能,主要用于半轴、传动轴、凸轮轴等各种轴类零件表面淬火,齿轮类、环类及平面类零件的感应淬火。

    咨询电话:18820345979

    在线询价




    技术参数


    型号

    单位

    SK-2050

    SK-1245

    SK-1045

    SK-6035

    最大夹持零件长度

    mm

    2050

    1250

    1050

    650

    最大淬火零件长度

    mm

    2000

    1200

    1000

    600

    最大淬火零件直径

    mm

    600

    600

    600

    600

    最大淬火零件总量

    Kg

    150

    150

    150

    150

    主轴旋转速度

    rps

    0-200

    0-200

    0-200

    0-200

    工件移动速度

    mm/s

    1-60

    1-60

    1-60

    1-60

    快速移动速度

    m/min

    3.6

    3.6

    3.6

    3.6

    主轴数


    1或2

    1或2

    1或2

    1或2

    移动定位精度

    mm

    ±0.1

    ±0.1

    ±0.1

    ±0.1


    产品配置


    ◆ 数控系统控制。

    ◆ 步进电机驱动。

    ◆ 滚珠丝杠传动。

    ◆ 圆柱直线导轨导向,滚珠滑块滑动。

    ◆ 交流调速电机驱动链轮链条,光杠使工件旋转。

    ◆ 交流减速电机驱动丝杠、丝杠是顶尖升降。

    ◆ 电磁阀控制喷水。

    ◆ 配有控制加热设备插头。


    产品说明


    ◆ 可配置一体化淬火液循环冷却系统。

    ◆ 采用型材结构机身,自动化程度高。

    ◆ 采用数控系统或PLC及变频调速系统实现工件定位、扫描,并通过PLC与电源联机,实现全自动化生产。


    产品性能特点

    立式数控淬火机床采用框架式焊接床身结构,双层精密工作台,上工作台移动,该机床上工作台移动采用滚珠丝杠传动,步进电机驱动,移动速度无级可调,零件旋转采用变频调速控制,速度无级可调。零件夹持长度可电动调整,以适应淬火零件长度的变化,便于调整。采用数控系统实现自动控制,可存储二十多种零件工艺程序。

    该机床具有手动操作及全自动操作功能,适用于单件及批量零件生产,广泛应用于拖拉机、汽车、工程机械、机床行业的感应热处理领域。结构合理、功能齐全、安装调试方便。

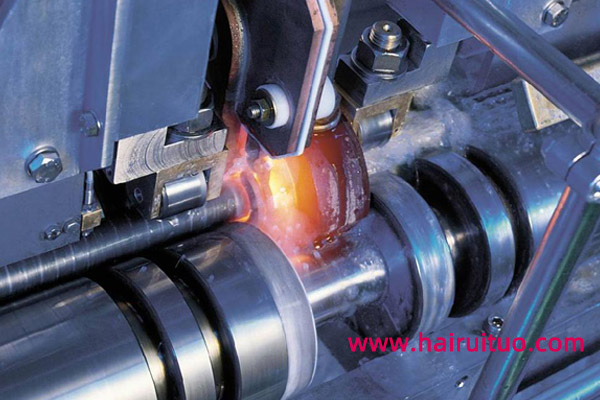

    该机床具有连续淬火、同时淬火、分段连续淬火、分段同时淬火、等功能,主要用于半轴、传动轴、凸轮轴等各种轴类零件表面淬火,齿轮类、环类及平面类零件的感应淬火。


    产品结构特点

    该机床主机由床身、双层精密工作台、上顶尖座调整滑动机构、上顶尖总成、工作台移动及传动系统、主轴旋转及传动系统、零件旋转与上顶尖调整机构,配种平衡,罩框、电气数控部分等组成。

    1、床身部分:机床采用焊接床身结构,整体进行去应力退火。主要外露件表面经特殊处理,具有良好的防锈抗蚀性能。

    2、上顶尖调整机构:上顶尖调整采用电动调整,可实现不同长度工件的装夹。

    3、工作台系统:采用步进电机通过变速机构驱动滚珠丝杠实现上工作台的升降运动,移动速度无级可调,传动轻快,导向精度高,定位准确。

    4、主轴旋转系统:由异步电机通过变速机构和传动轴驱动主轴旋转。采用变频调速实现零件转速无级调节。

    5、罩框:罩框用厚钢板制成。制作精良,外观美观,色泽大方。罩框上部设有玻璃窗及推拉门,既可防止冷却水外溅,又便于装卸零件及监控淬火过程。

    6、电气控制部分:电气控制部分由数控系统、变频调速器、中间继电器等组成,电源进线:3相,380V,1.5Kw;可存储二十种以上零件的淬火工艺,通过数控键盘可对各种程序进行编程存储。机床设置有失电保护、越位保护等功能,具有较高的安全可靠性。


    产品及生产工艺图


    液压标准淬火机床


    钢柱淬火


    设备生产车间

    生产车间一角


    感应电源包装与存放


    产品的包装与储存


    感应设备应用与工艺


    感应设备应用工艺图
